Cubemx下载与安装教程

**CubeMX下载与安装**

**一、CubeMX是什么？**

STM32CubeMX（CubeMX）是 STMicroelectronics 开发的一款图形化配置工具，用于帮助开发者轻松配置和初始化 STM32 微控制器。它提供了一个直观的图形用户界面，让用户通过简单的操作完成对 STM32 微控制器的配置，包括引脚分配、时钟配置、外设初始化等。

**二、为什么选择 CubeMX 作为辅助工具？**

1. CubeMX 拥有丰富的图形化工具，最显著的一点就是配置某个串口或者 GPIO 时，通常情况下我们需要写一堆寄存器配置去控制其使能，但是通过 CubeMX 图形化界面，只需点几下相应图标即可生成相应代码。
2. CubeMX 搭配了相应的 STM32Cube 库使用（相当于在ST 公司所给的标准库外面进行函数封装，便于开发者使用，其硬件抽象层采用了 STM32 HAL 库 ），极大减少了工作量，提高工作效率，并且代码更加整齐便阅读。

**三、 STM32CubeMX 安装步骤**

**友情提醒：全程下载安装过程中尽量不要使用中文目录，防止个别异常情况发生。**

**(一)安装JAVA JRE**

64位JRE官网下载链接： <https://www.java.com/en/download/manual.jsp>

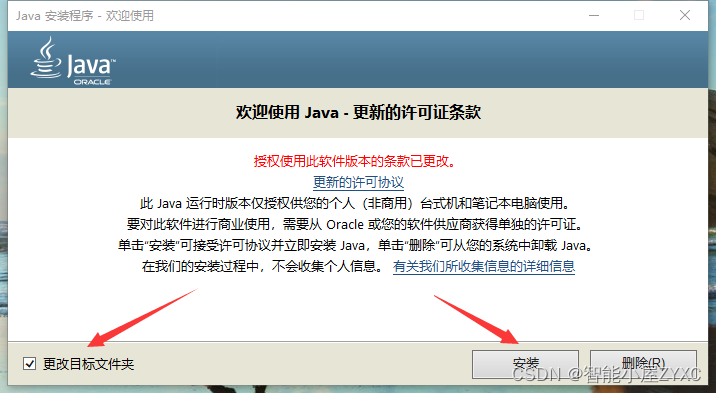

* （1）勾选“更改目标文件夹”，点击“安装”。

备注：示例选用《jre\-8u321\-windows\-x64\.exe》版本。

![invalid image(图片无法加载)](/media/202503//1743068853.4568903.png)

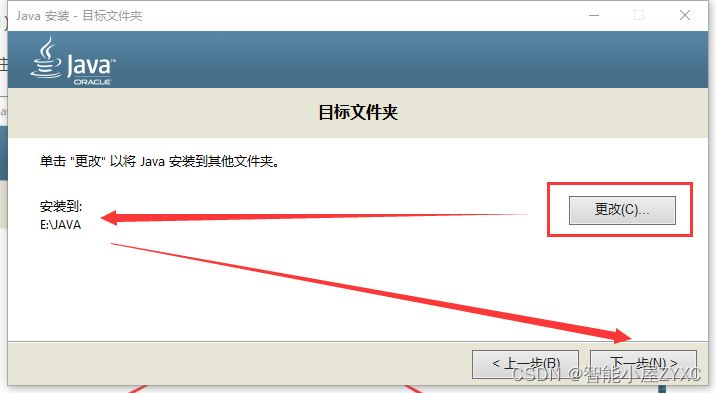

* （2）点击“更改（C）...”修改目标路径地址，如E:\\JAVA，然后点击下一步。

![invalid image(图片无法加载)](/media/202503//1743068853.4768064.png)

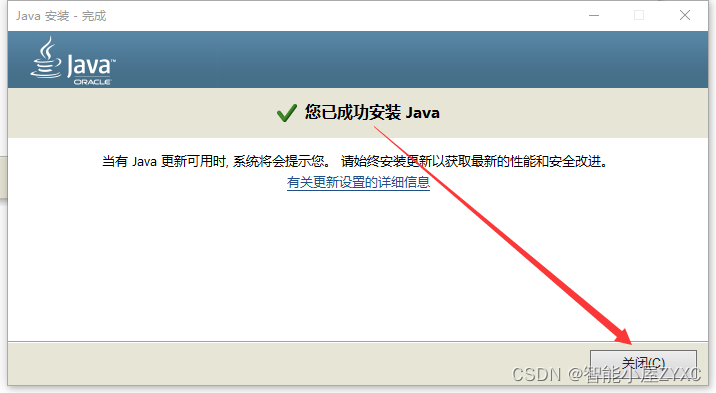

* （3）等待安装完成（20s左右的时间），关闭界面。

![invalid image(图片无法加载)](/media/202503//1743068853.4828115.png)

**(二)安装 STM32CubeMX**

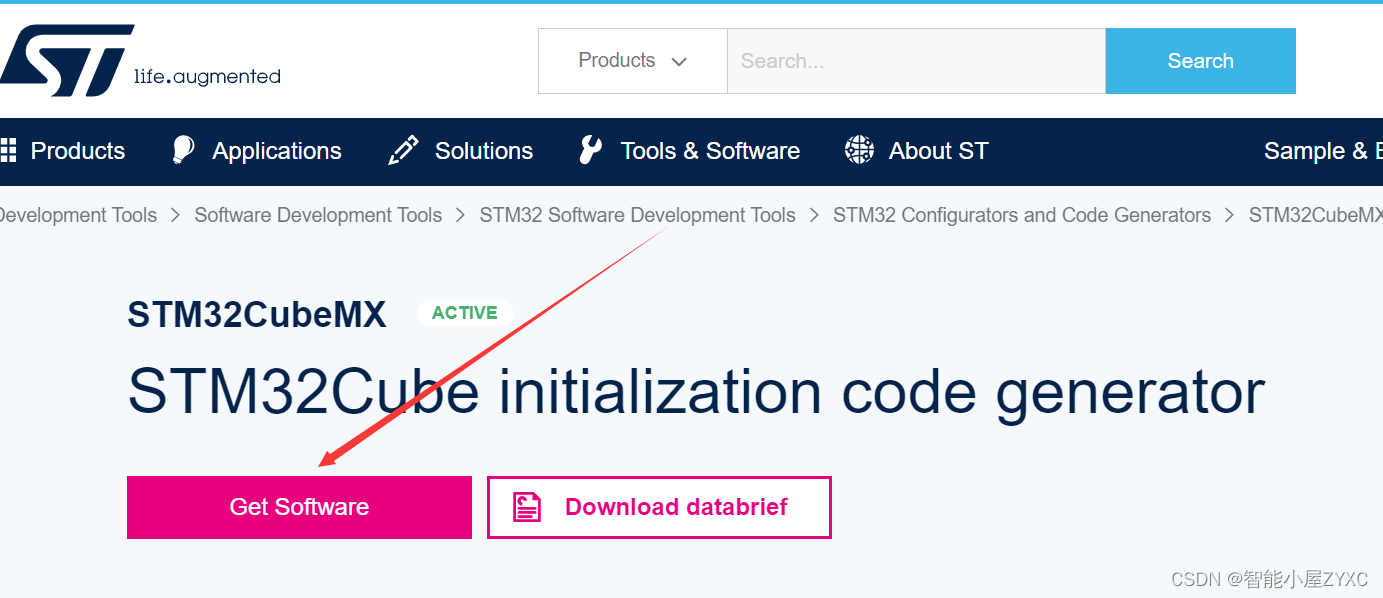

* （1）官网下载安装包：[www.st.com/stm32cubemx，](http://www.st.com/stm32cubemx%EF%BC%8C)
选择“Get Software”。

![invalid image(图片无法加载)](/media/202503//1743068853.4885156.png)

* （2）选择对应的STM32CubeMX版本信息，本用例使用STM32CubeMX\-5\.3\.0版本实测。

备注：不想在官网下可以在百度云盘下载如下提供STM32CubeMX(V6\.1\.1\)云盘下载地址： [https://pan.baidu.com/s/1yKgxQk2vxyqAy4CrGHZYzA?pwd\=8m4m](https://pan.baidu.com/s/1yKgxQk2vxyqAy4CrGHZYzA?pwd=8m4m) 提取: 8m4m

* （3）打开STM32CubeMX\-5\.3\.0安装包，点击“Next”。

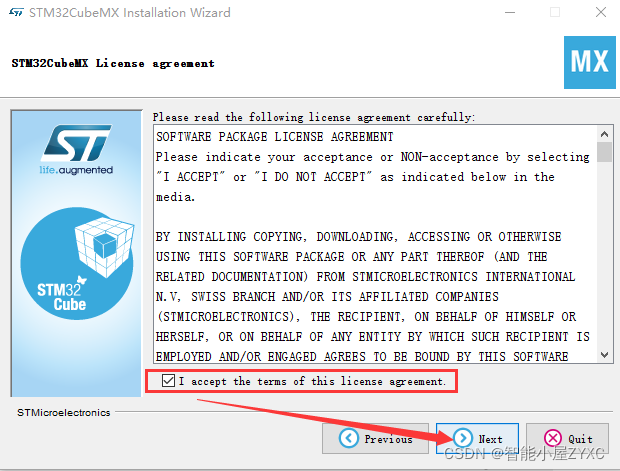

* （4）同意协议“I accept the terms of this license agreement.”，点击“Next”。

![invalid image(图片无法加载)](/media/202503//1743068853.494998.png)

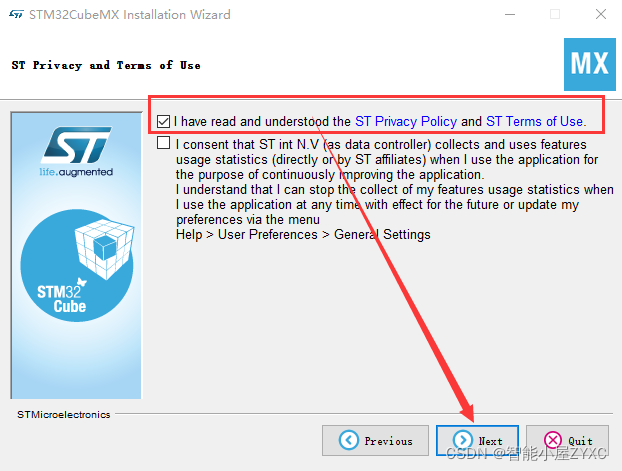

* （5） 勾选第一个即可，第二个选项是是否同意ST公司收集你的个人使用信息等。

![invalid image(图片无法加载)](/media/202503//1743068853.5009506.png)

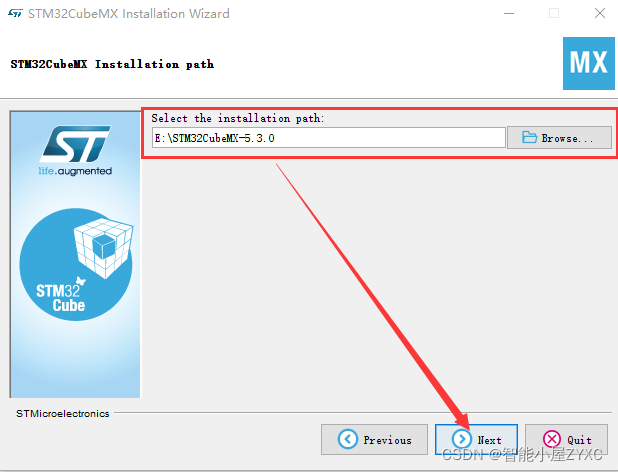

* （6）选择要安装的目录，点击“Next”。

![invalid image(图片无法加载)](/media/202503//1743068853.5065172.png)

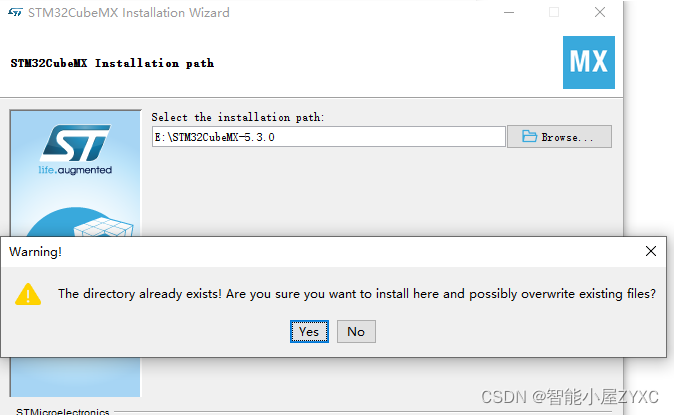

* （7）弹窗 Warning，点Yes即可。

备注：这句话是安装本软件可能会与文件夹之前文件冲突，导致文件夹之前文件丢失 是否继续 ？点Yes继续即可。

![invalid image(图片无法加载)](/media/202503//1743068853.512104.png)

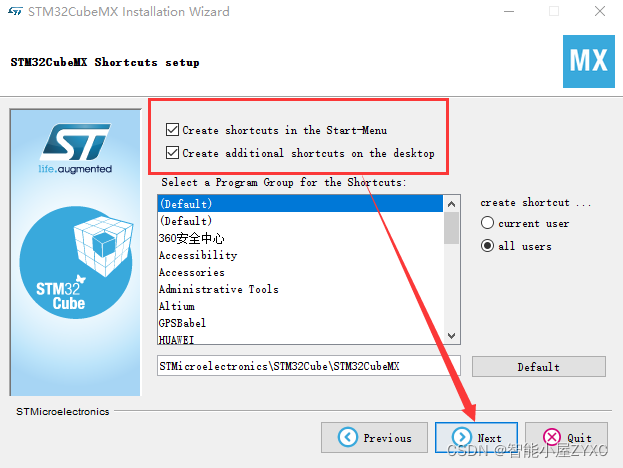

* （8） 默认设置，点击“Next”即可。

![invalid image(图片无法加载)](/media/202503//1743068853.5178232.png)

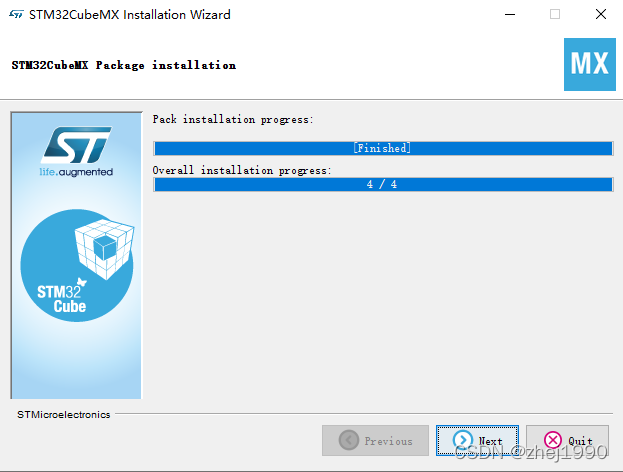

* （9）等待安装完成，点击“Next”。

![invalid image(图片无法加载)](/media/202503//1743068853.5246944.png)

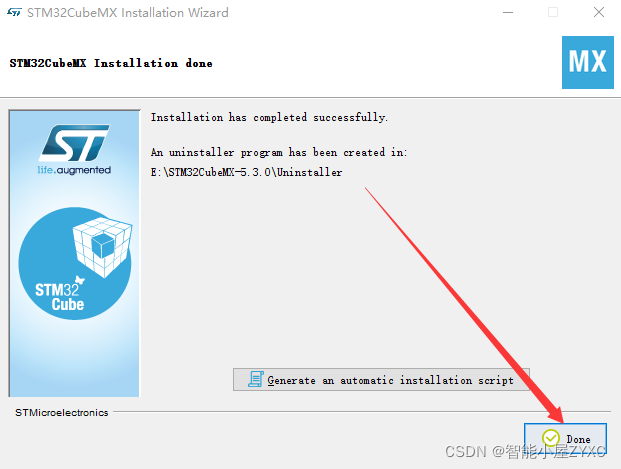

* （10）安装完成后，点击Done，即可完成安装。

![invalid image(图片无法加载)](/media/202503//1743068853.530285.png)
