ESP系列下载板

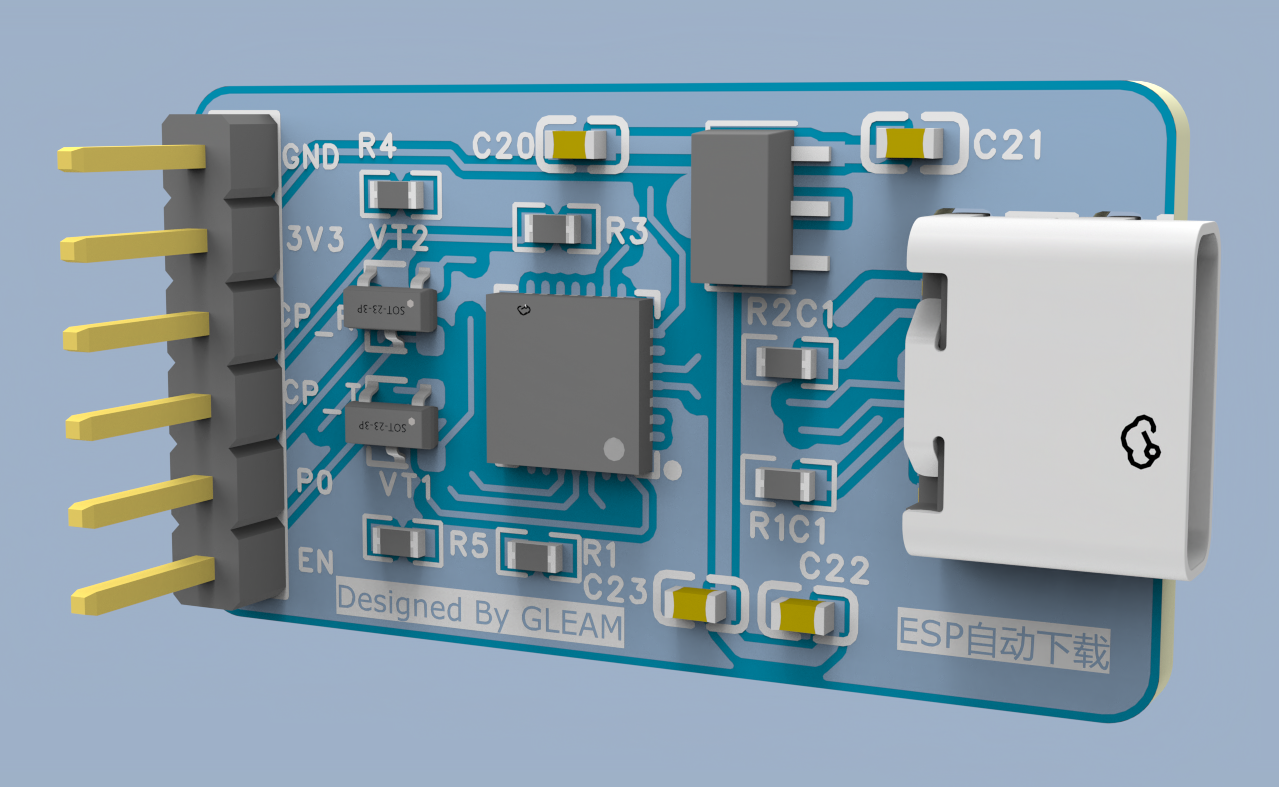

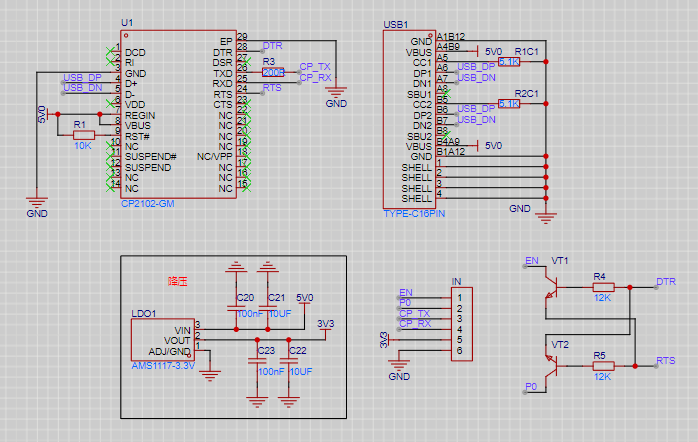

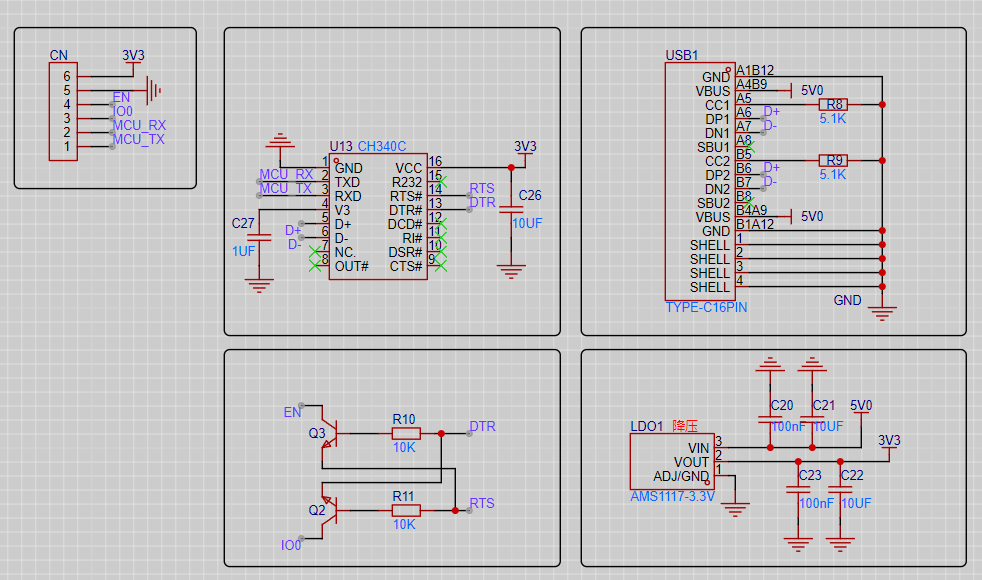

附件（嘉立创专业版文件）:[【附件】ESP下载板.zip](/media/attachment/2025/03/ESP%E4%B8%8B%E8%BD%BD%E6%9D%BF.zip) 两个版本的下载板子都存放于嘉立创专业版文件中，进入嘉立创专业版软件之后导入工程即可。 工程的后缀为.epro ## 1.CP2102版本  ### 原理图  ## 2.CH340C版本
cqutflame
2025年3月31日 15:23
