常用电源芯片参考

**电源芯片：**

类型：DC\-DC电源芯片，AC\-DC电源芯片，AC\-AC电源芯片，线性稳压器（LDO）。

TPS5430DDAR（DC\-DC）：

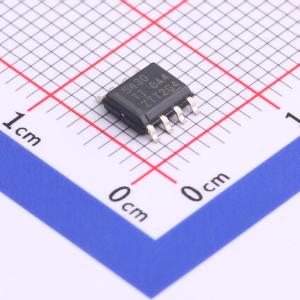

实物图：

![invalid image(图片无法加载)](/media/202503//1741844570.4380922.jpeg)

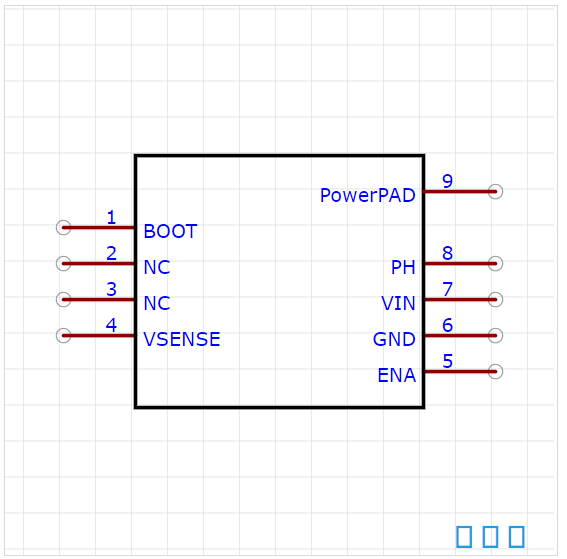

原理图：

![invalid image(图片无法加载)](/media/202503//1741844570.4438121.png)

封装图：

![invalid image(图片无法加载)](/media/202503//1741844570.4493346.png)

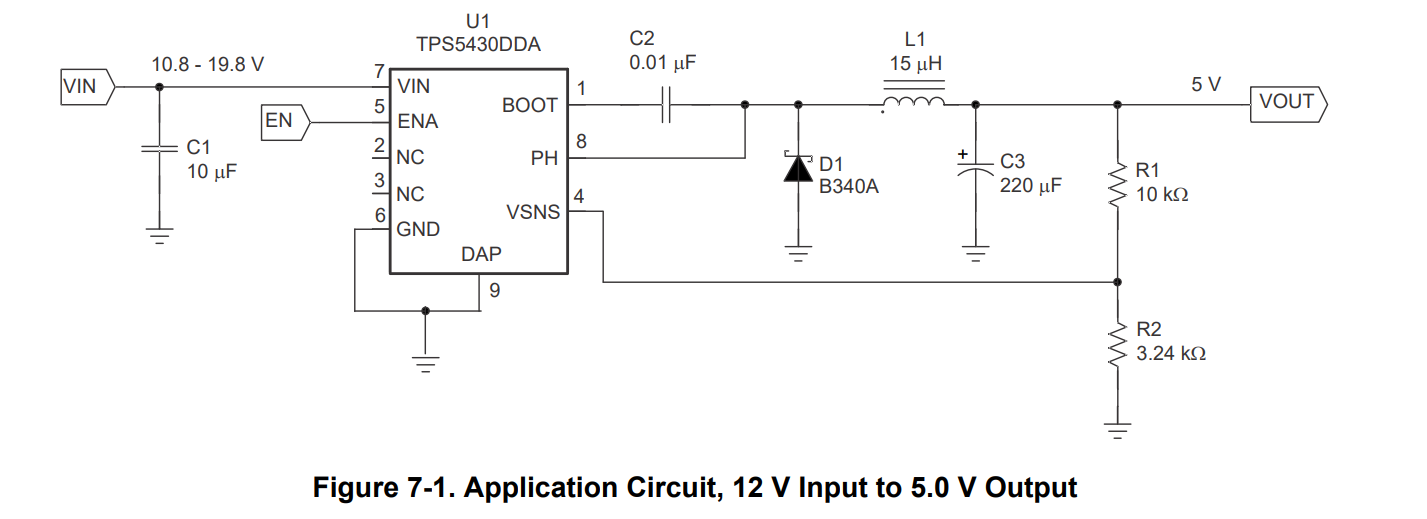

典型应用电路：

![invalid image(图片无法加载)](/media/202503//1741844570.454513.png)

主要相关公式：

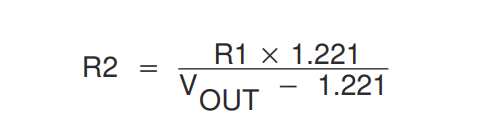

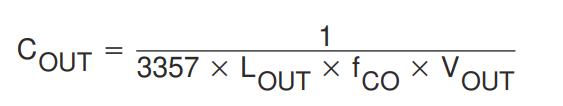

![invalid image(图片无法加载)](/media/202503//1741844570.4597907.png)

![invalid image(图片无法加载)](/media/202503//1741844570.4653928.png)

![invalid image(图片无法加载)](/media/202503//1741844570.4725847.png)

![invalid image(图片无法加载)](/media/202503//1741844570.4781075.png)

![invalid image(图片无法加载)](/media/202503//1741844570.4836268.png)

TPS54331DR(DC\-DC):

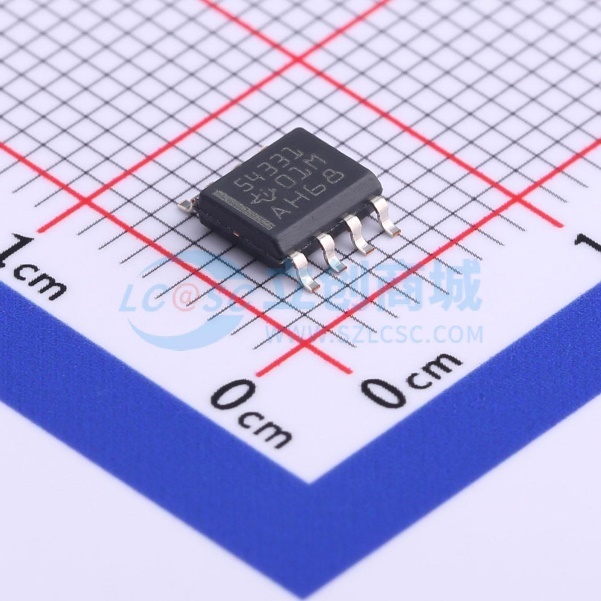

实物图：

![invalid image(图片无法加载)](/media/202503//1741844570.4894922.jpeg)

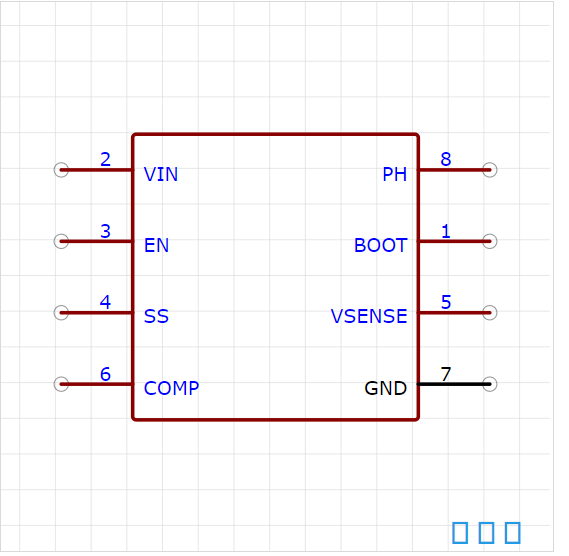

原理图：

![invalid image(图片无法加载)](/media/202503//1741844570.4951386.png)

封装图：

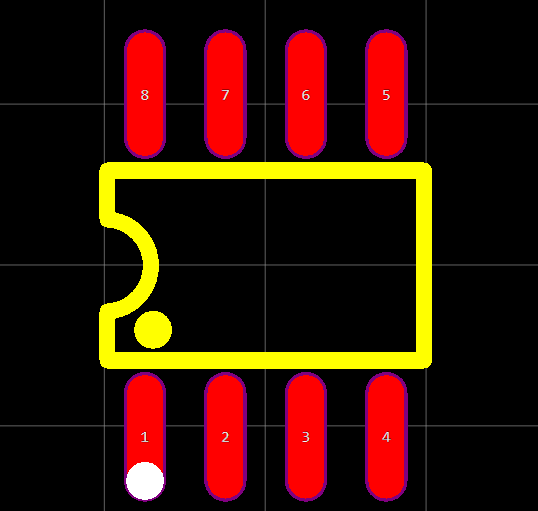

![invalid image(图片无法加载)](/media/202503//1741844570.5012102.png)

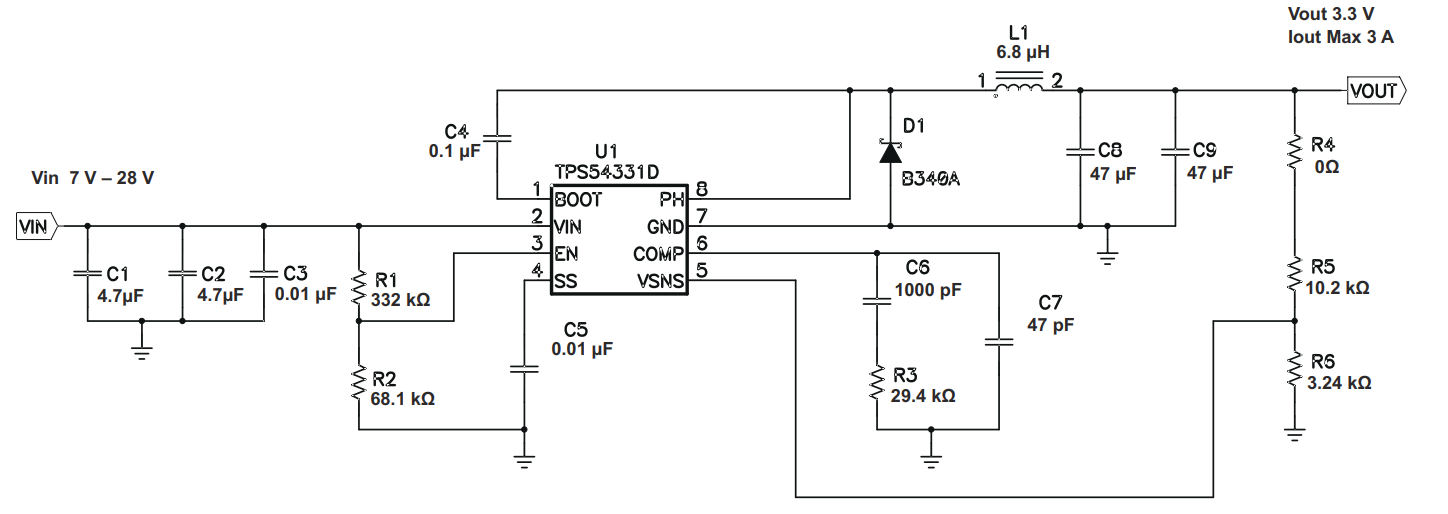

典型应用电路：

![invalid image(图片无法加载)](/media/202503//1741844570.506608.png)

主要相关公式：

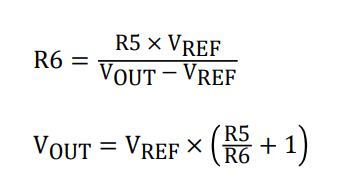

![invalid image(图片无法加载)](/media/202503//1741844570.5123827.png)![invalid image(图片无法加载)](/media/202503//1741844570.5177577.png)

![invalid image(图片无法加载)](/media/202503//1741844570.5228808.png)**![invalid image(图片无法加载)](/media/202503//1741844570.5285218.png)![invalid image(图片无法加载)](/media/202503//1741844570.5339525.png)**

TPS5450DDAR（DC\-DC）:

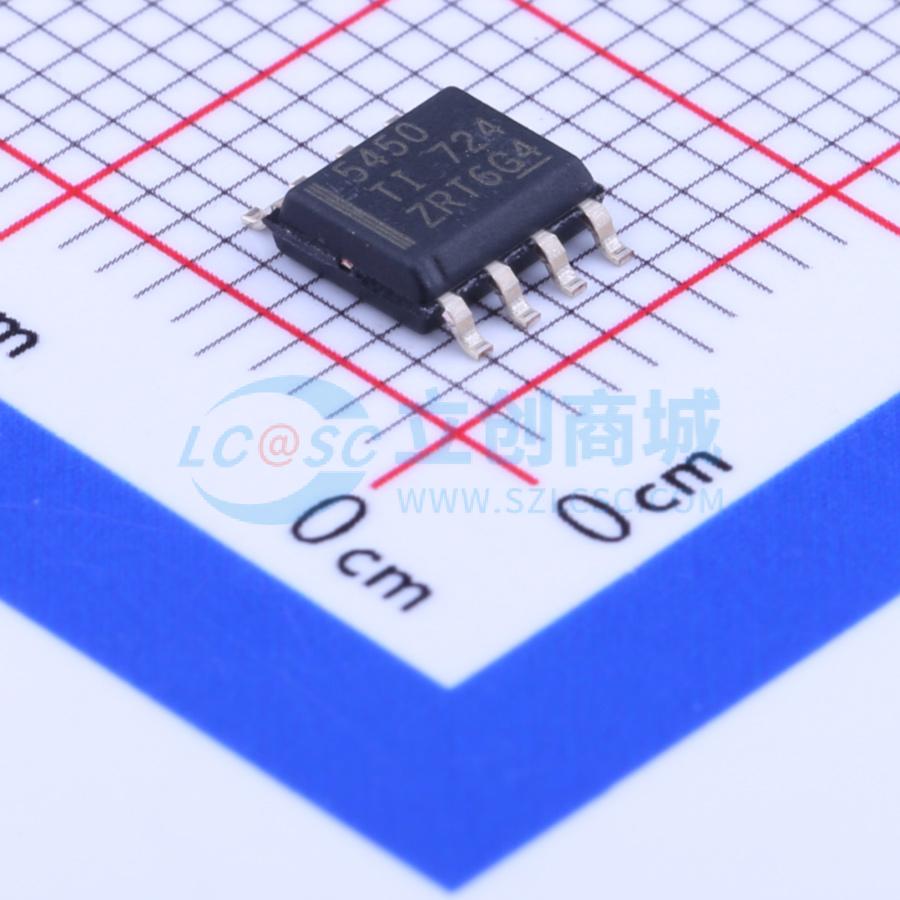

实物图：

![invalid image(图片无法加载)](/media/202503//1741844570.5396497.jpeg)

原理图：

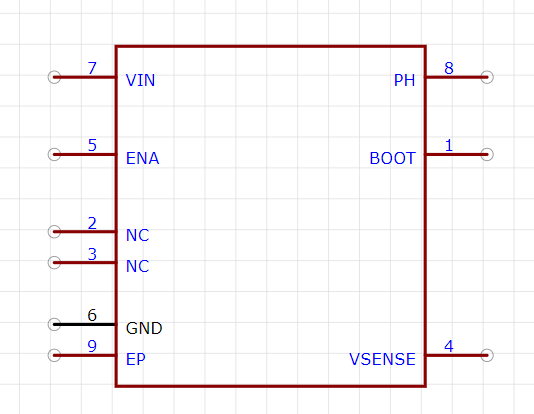

![invalid image(图片无法加载)](/media/202503//1741844570.5452542.png)

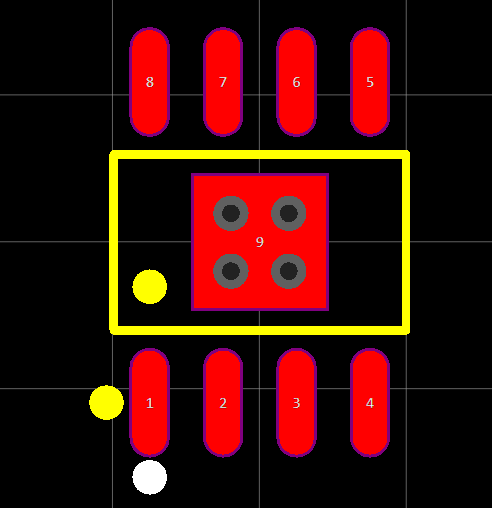

封装图：

![invalid image(图片无法加载)](/media/202503//1741844570.5510666.png)

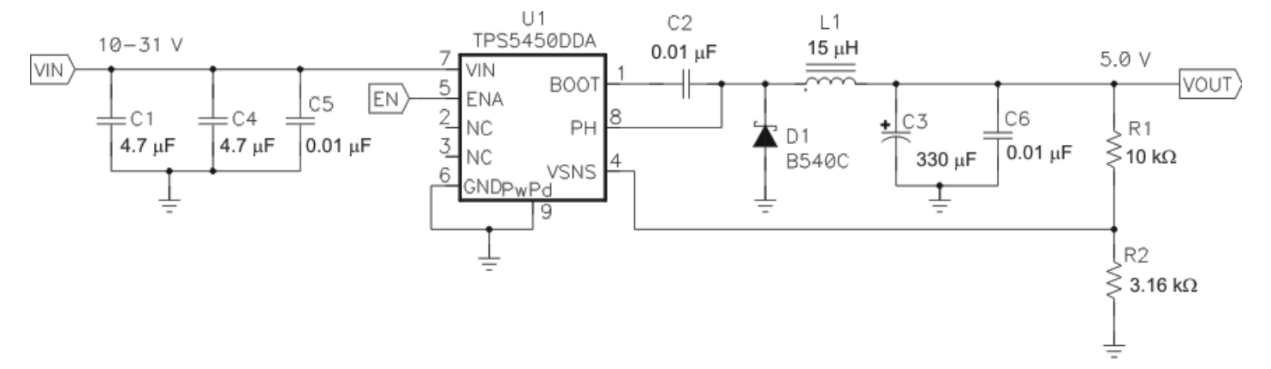

典型应用电路：

![invalid image(图片无法加载)](/media/202503//1741844570.5566273.png)

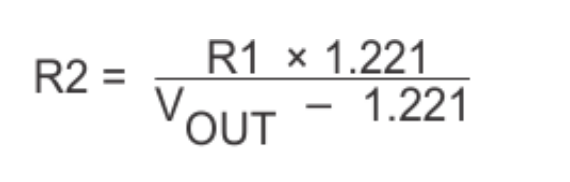

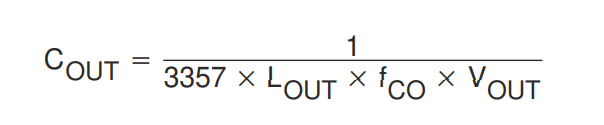

主要相关公式：

![invalid image(图片无法加载)](/media/202503//1741844570.5620923.png)

![invalid image(图片无法加载)](/media/202503//1741844570.5673862.png)

![invalid image(图片无法加载)](/media/202503//1741844570.5725656.png)

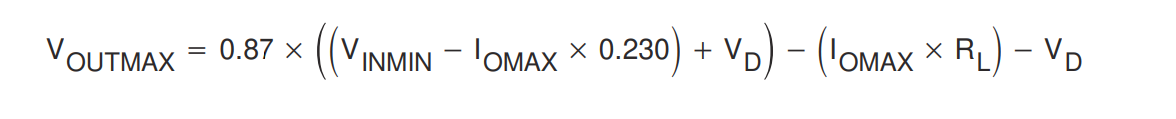

![invalid image(图片无法加载)](/media/202503//1741844570.577894.png)

![invalid image(图片无法加载)](/media/202503//1741844570.5845442.png)

AMS1117\-3\.3（LDO）：

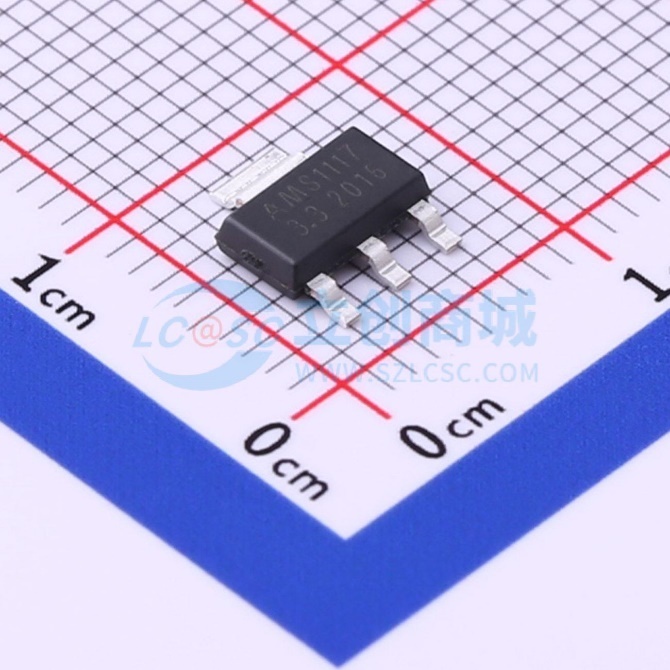

实物图：

![invalid image(图片无法加载)](/media/202503//1741844570.5903947.jpeg)

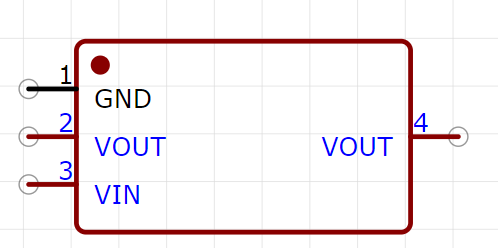

原理图：

![invalid image(图片无法加载)](/media/202503//1741844570.5960877.png)

封装图：

![invalid image(图片无法加载)](/media/202503//1741844570.601671.png)

典型应用电路：

![invalid image(图片无法加载)](/media/202503//1741844570.6067617.png)

主要相关公式：

![invalid image(图片无法加载)](/media/202503//1741844570.6123815.png)

TPS54560DDAR（DC\-DC）：

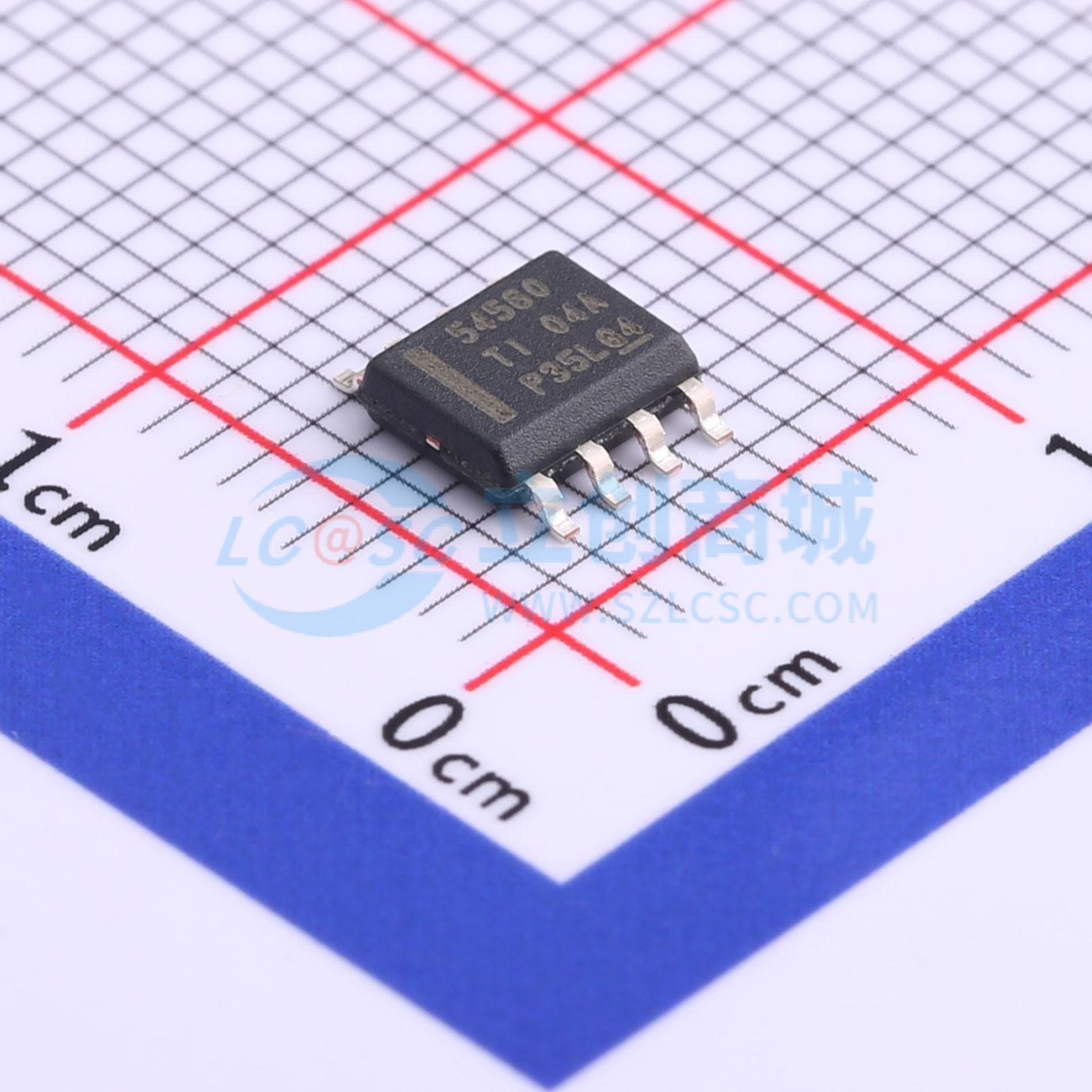

实物图：

![invalid image(图片无法加载)](/media/202503//1741844570.6180823.jpeg)

原理图：

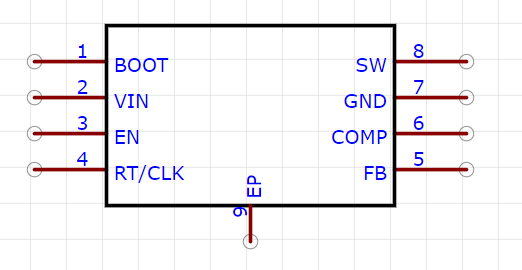

![invalid image(图片无法加载)](/media/202503//1741844570.6241665.png)

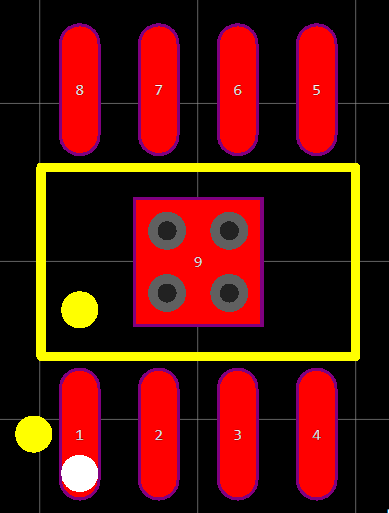

封装图：

![invalid image(图片无法加载)](/media/202503//1741844570.6297123.png)

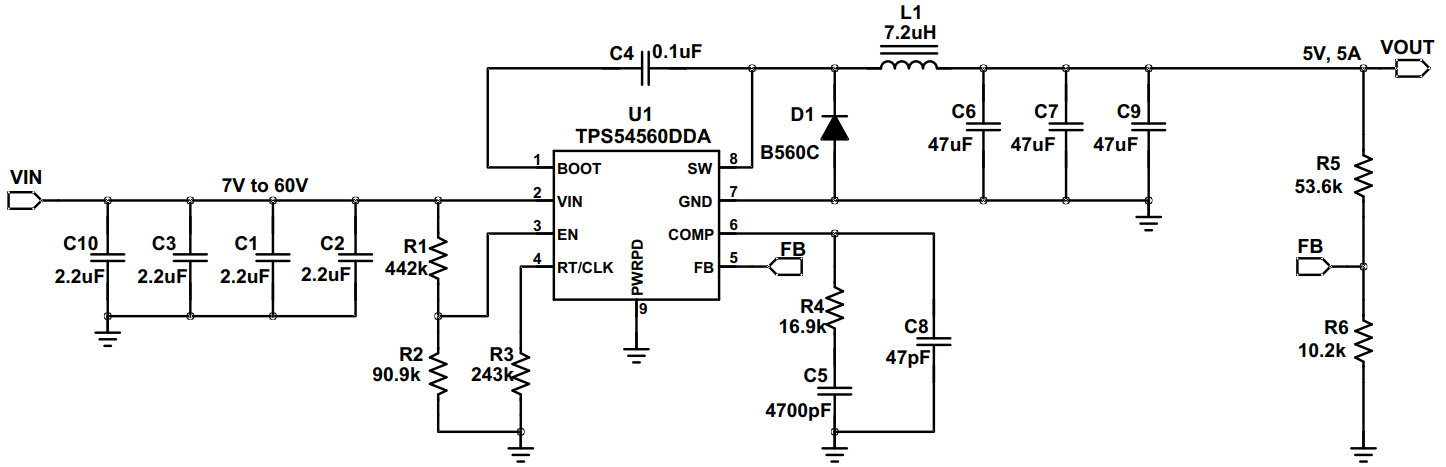

典型应用电路：

![invalid image(图片无法加载)](/media/202503//1741844570.6349614.png)

主要应用公式：

![invalid image(图片无法加载)](/media/202503//1741844570.6405044.png)

![invalid image(图片无法加载)](/media/202503//1741844570.646135.png)

LMR14030SDDAR（DC\-DC）：

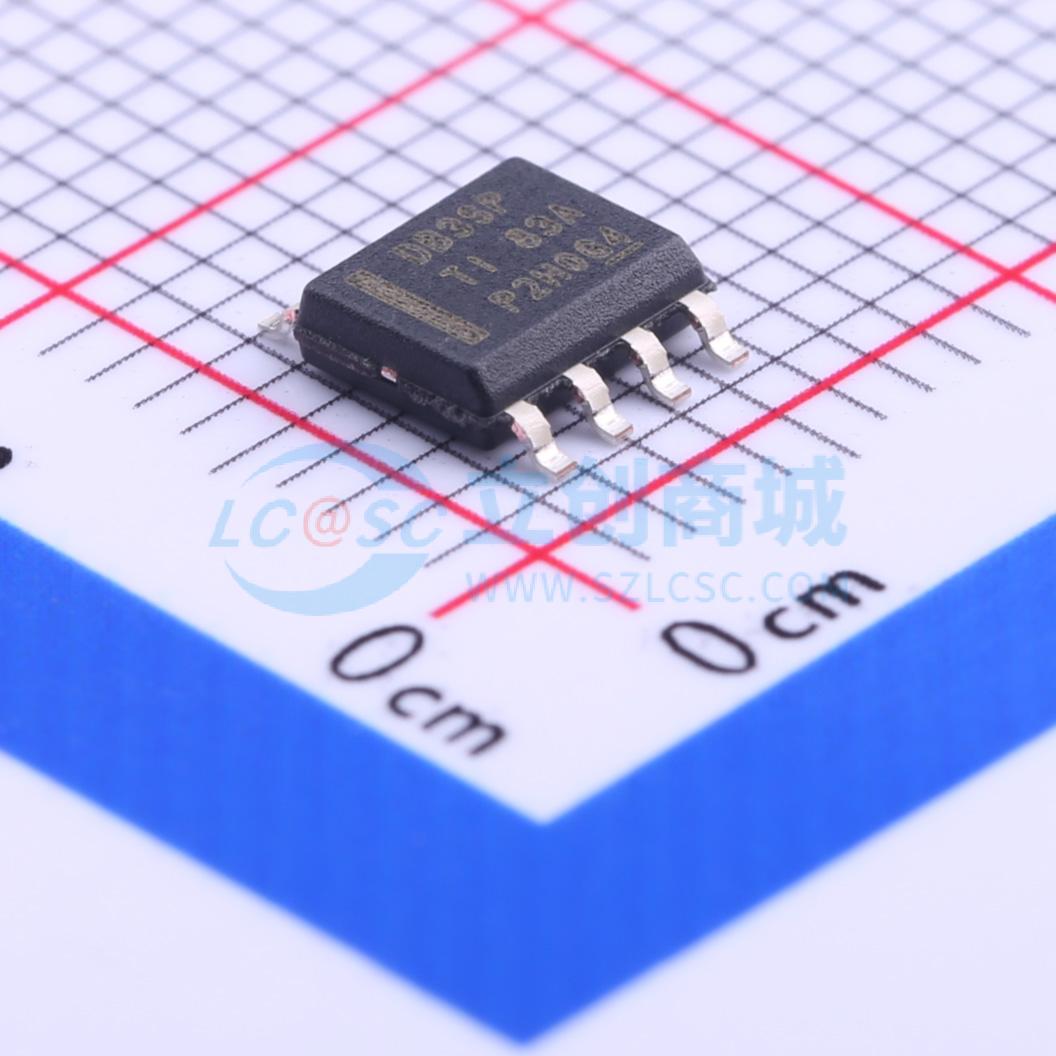

实物图：

![invalid image(图片无法加载)](/media/202503//1741844570.6515872.jpeg)

原理图：

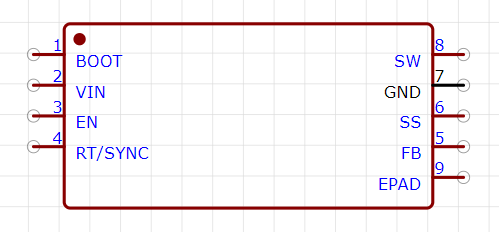

![invalid image(图片无法加载)](/media/202503//1741844570.6575987.png)

封装图：

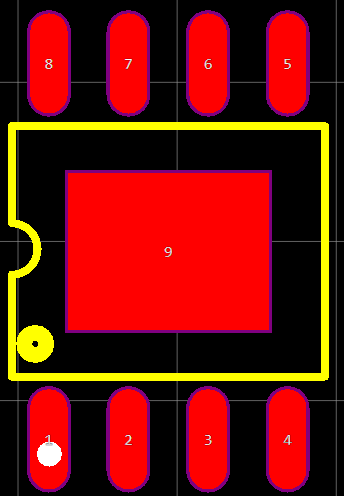

![invalid image(图片无法加载)](/media/202503//1741844570.6628199.png)

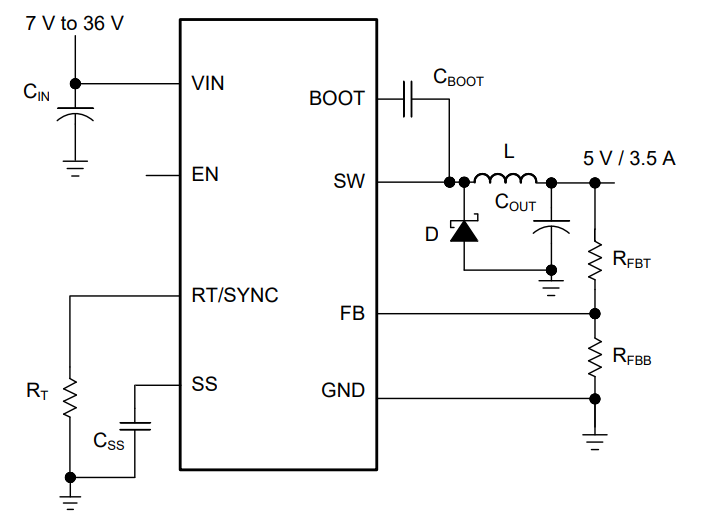

典型应用电路：

![invalid image(图片无法加载)](/media/202503//1741844570.6681595.png)

主要应用公式：

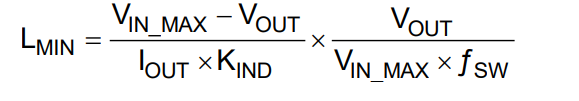

![invalid image(图片无法加载)](/media/202503//1741844570.6735487.png)

![invalid image(图片无法加载)](/media/202503//1741844570.679144.png)
