MOS管

**MOS管**

**大功率MOS**

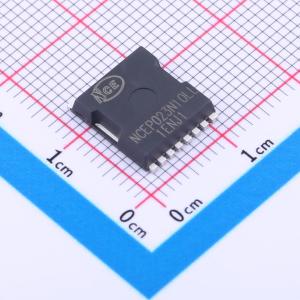

**大功率NMOS 名称：NCEP023N10LL 封装：TOLL\-8 100V 300A**

[数据手册](https://item.szlcsc.com/datasheet/NCEP023N10LL/2789922.html)
![invalid image(图片无法加载)](/media/202503//1741844202.0944967.jpeg)

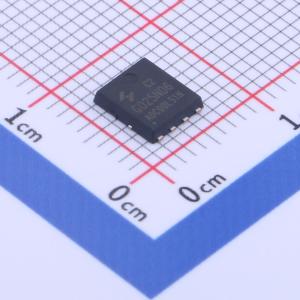

**大功率NMOS 名称：HYG025N06LS1C2 封装：DFN\-8 60V 170A**

[数据手册](https://item.szlcsc.com/datasheet/HYG025N06LS1C2/2972418.html)
![invalid image(图片无法加载)](/media/202503//1741844202.1006799.jpeg)

**大功率PMOS DTQ6311 封装：DFN\-8 30V 120A**

![invalid image(图片无法加载)](/media/202503//1741844202.1064458.jpeg)

**小功率MOS**

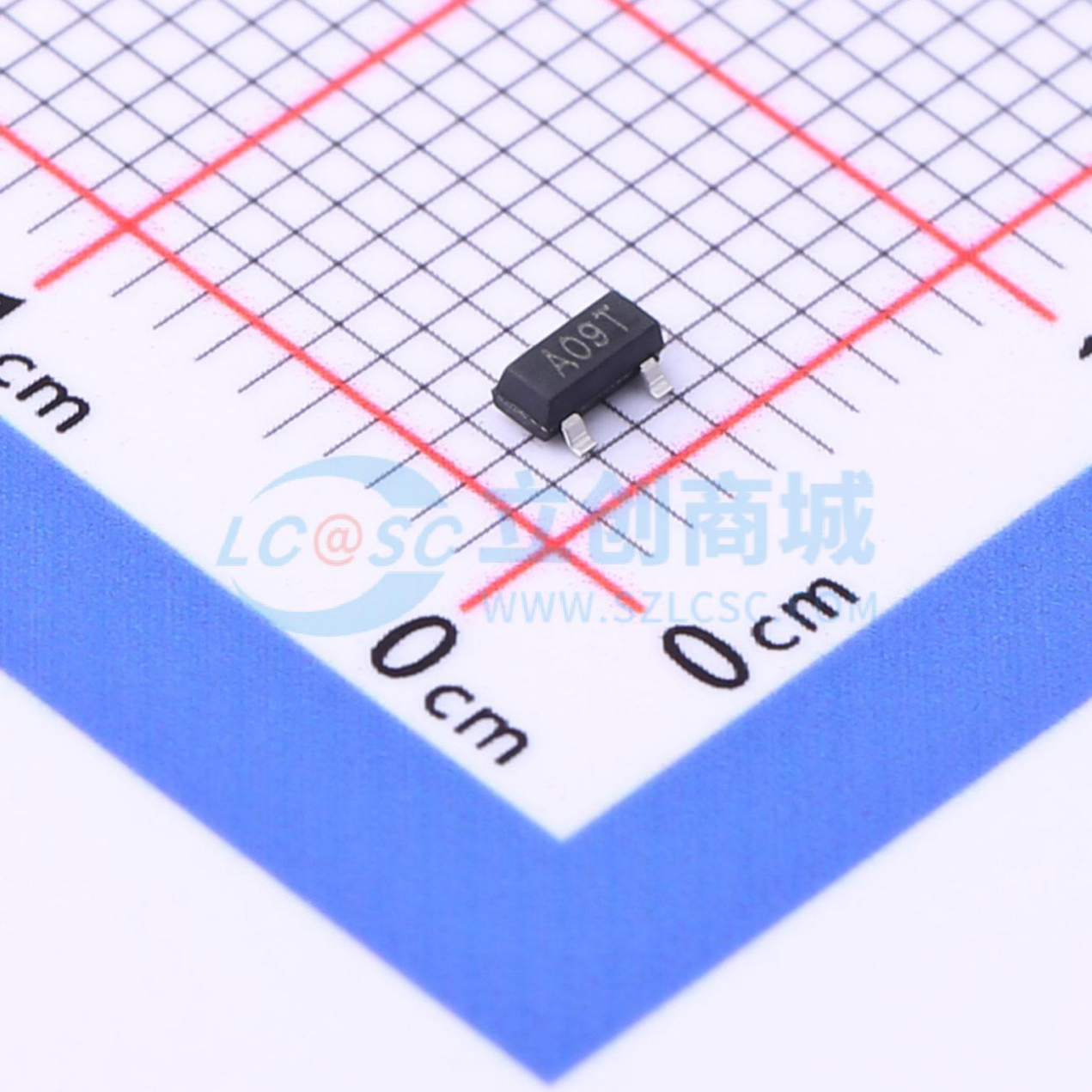

**小功率NMOS AO3400**

该MOS vgs电压较低可以直接用单片机的IO驱动
SOT\-23封装
[AO3400数据手册.PDF](http://doc.s.odn.cc/media/attachment/2024/10/C2938367_%E5%9C%BA%E6%95%88%E5%BA%94%E7%AE%A1MOSFET_AO3400_%E8%A7%84%E6%A0%BC%E4%B9%A6_NULL.PDF)

![invalid image(图片无法加载)](/media/202503//1741844202.112694.png)

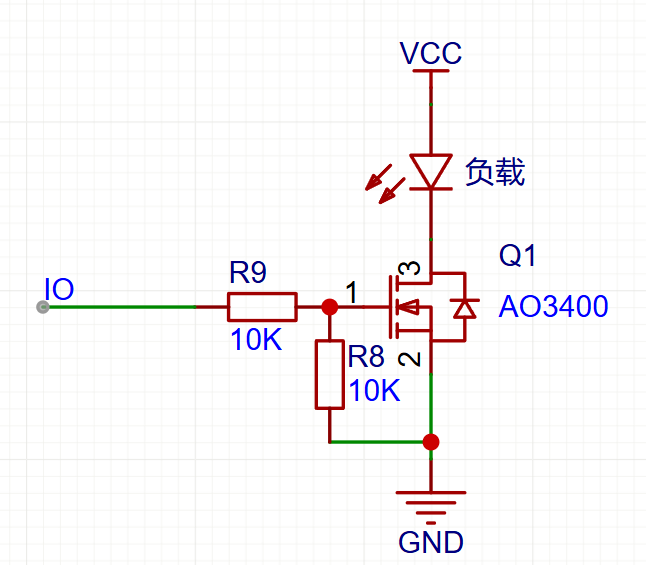

驱动电路原理图参考，可部分代替继电器
IO可以直接接单片机的引脚，高电平通，低电平关
![invalid image(图片无法加载)](/media/202503//1741844202.1241088.png)

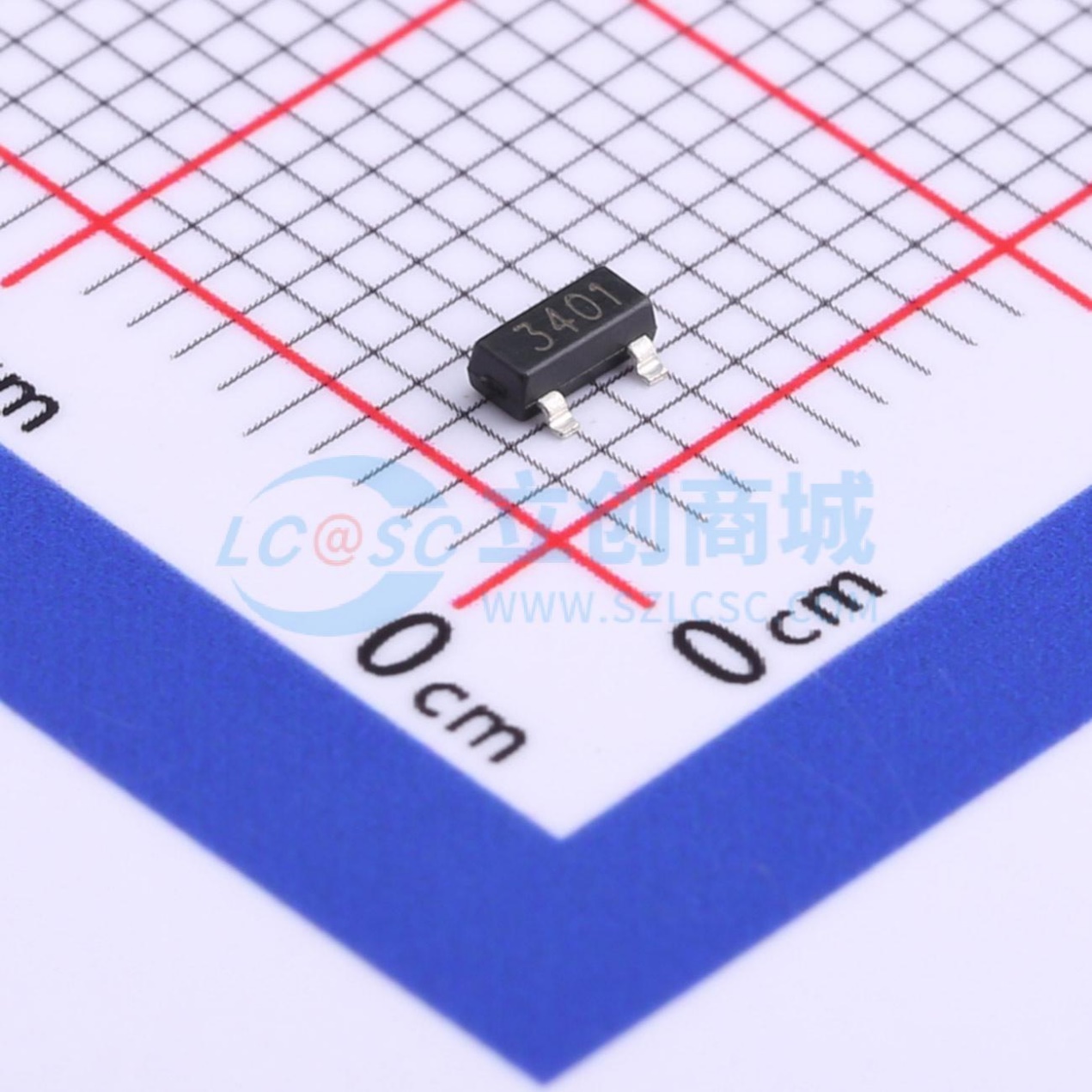

**小功率PMOS AO3401**

SOT\-23封装
[AO3401数据手册.PDF](http://doc.s.odn.cc/media/attachment/2024/10/C727156_%E5%9C%BA%E6%95%88%E5%BA%94%E7%AE%A1MOSFET_AO3401_%E8%A7%84%E6%A0%BC%E4%B9%A6_NULL.PDF)

![invalid image(图片无法加载)](/media/202503//1741844202.1298769.jpeg)

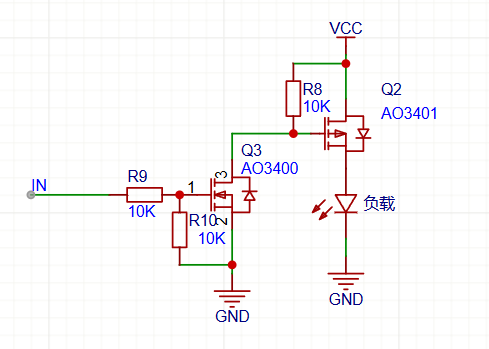

驱动电路原理图参考单片机IO并不能直接驱动PMOS所以需要一颗NMOS或者NPN三极管辅助
![invalid image(图片无法加载)](/media/202503//1741844202.1364143.png)
注意：

* VCC需要大于12V
* 这里的AO3400可以换成S8050
