降压设计

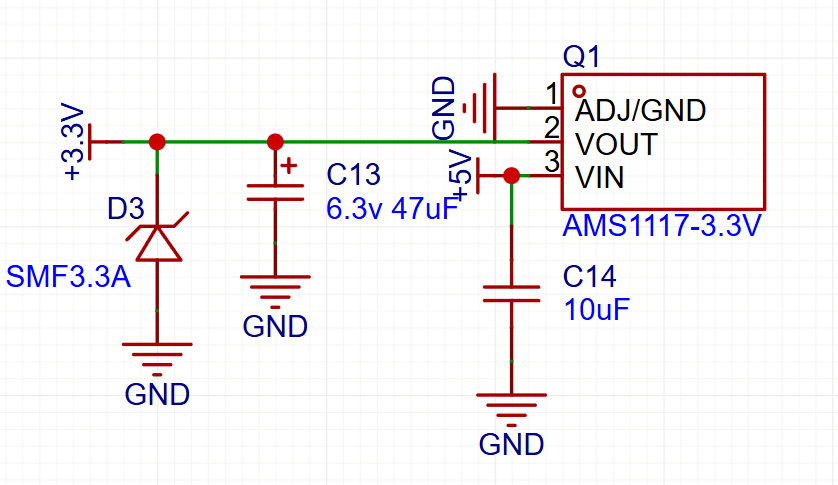

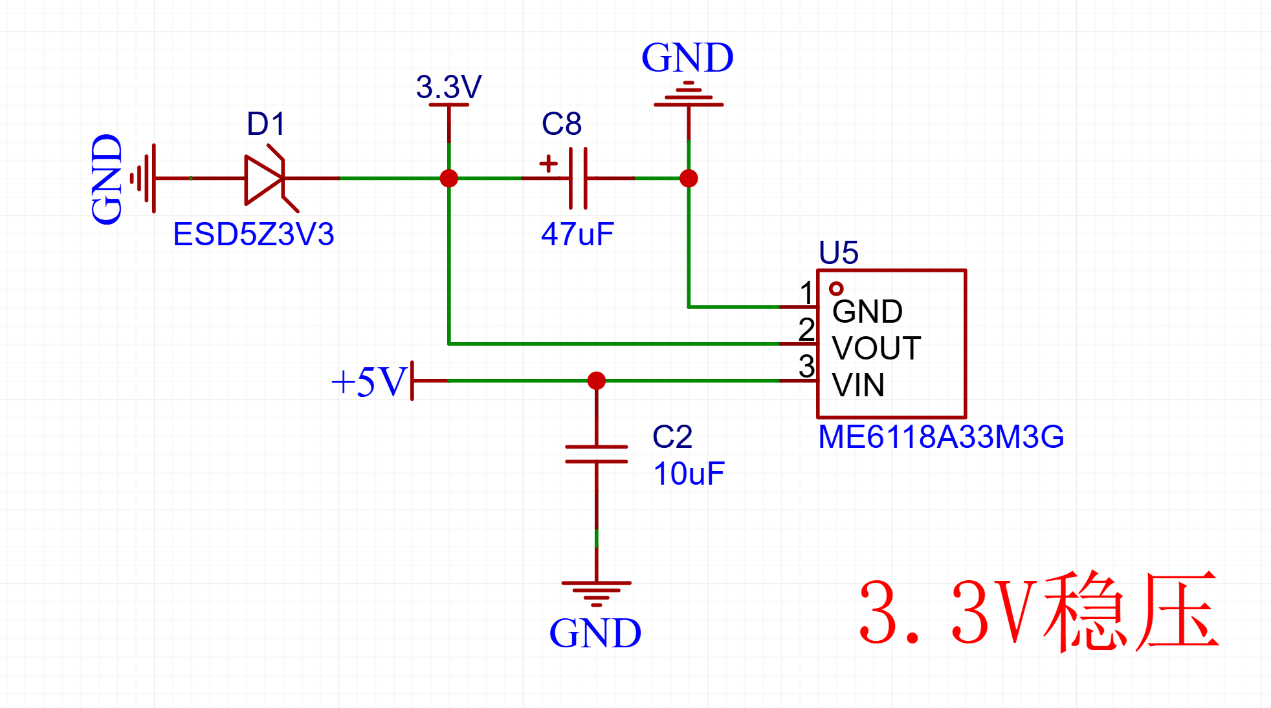

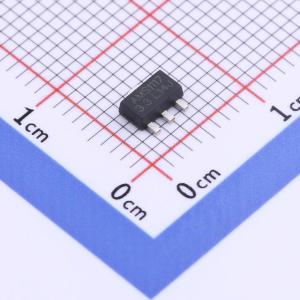

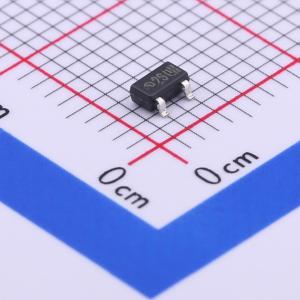

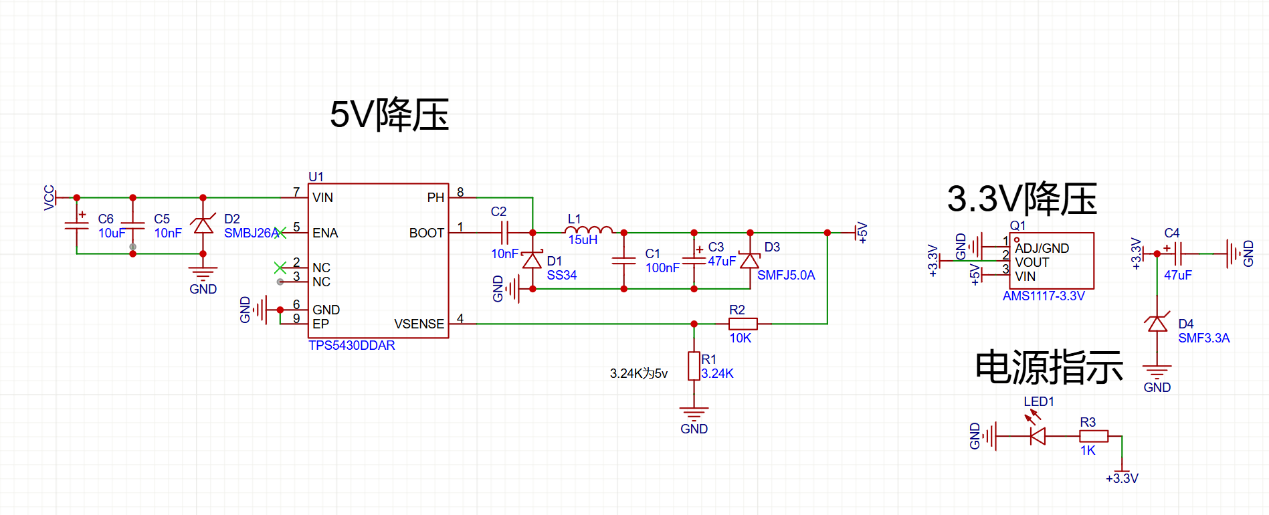

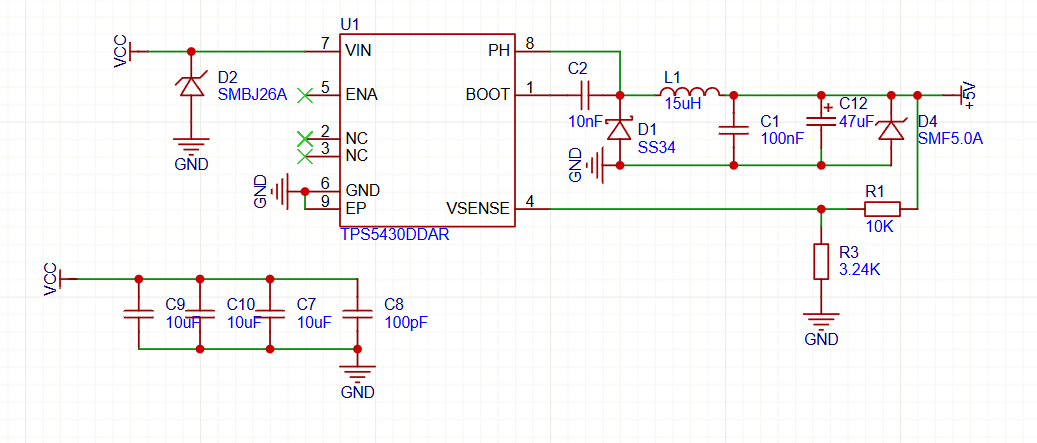

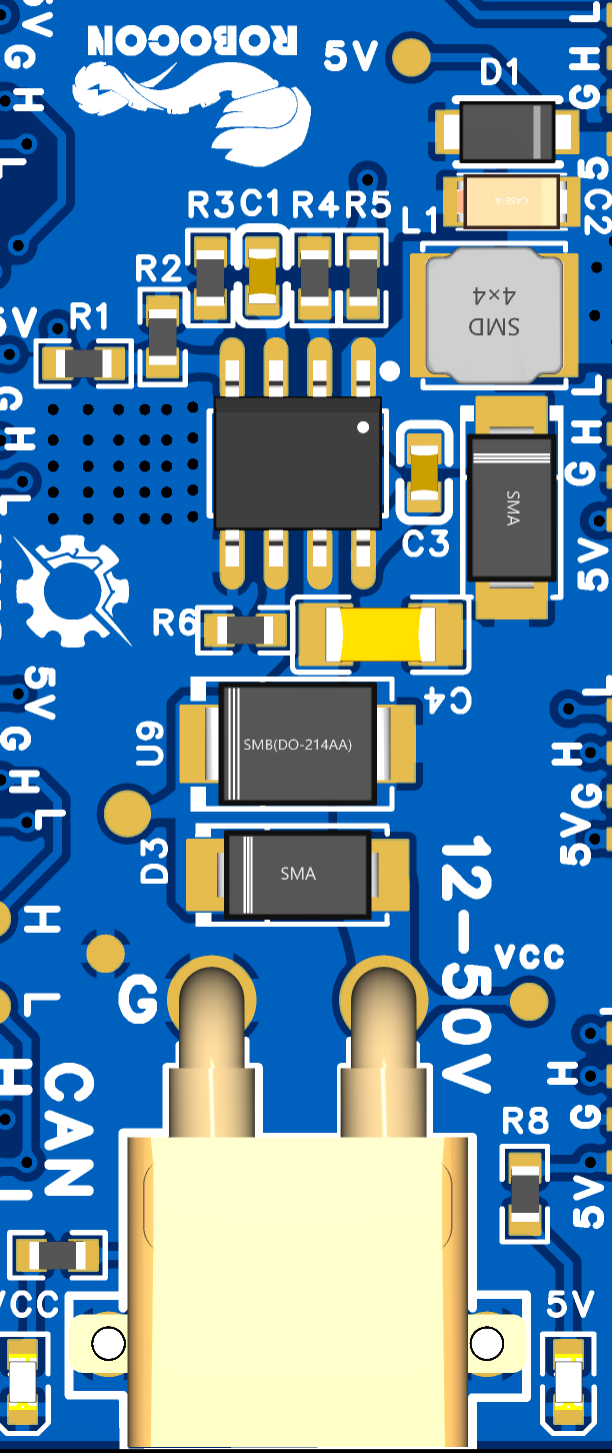

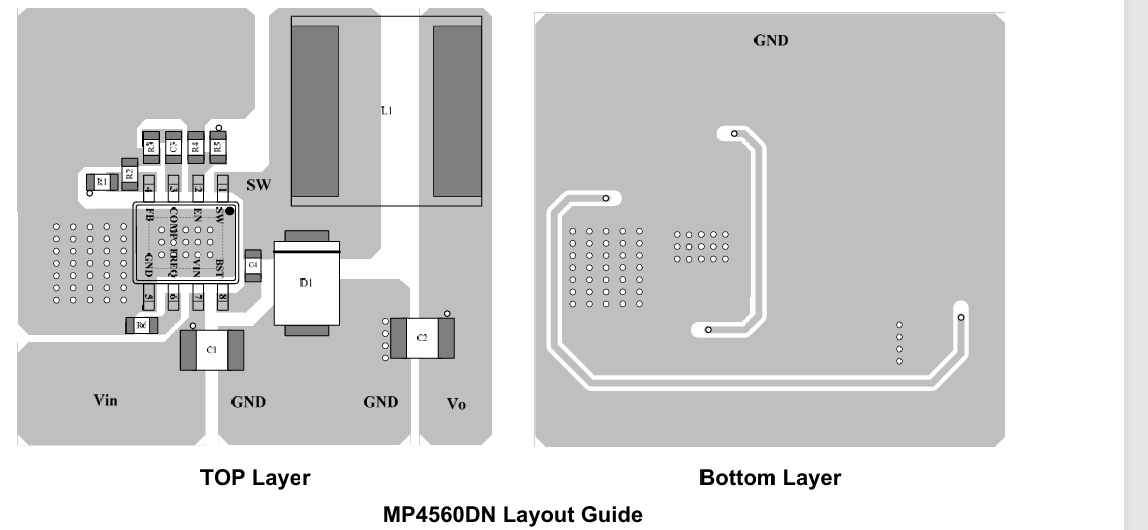

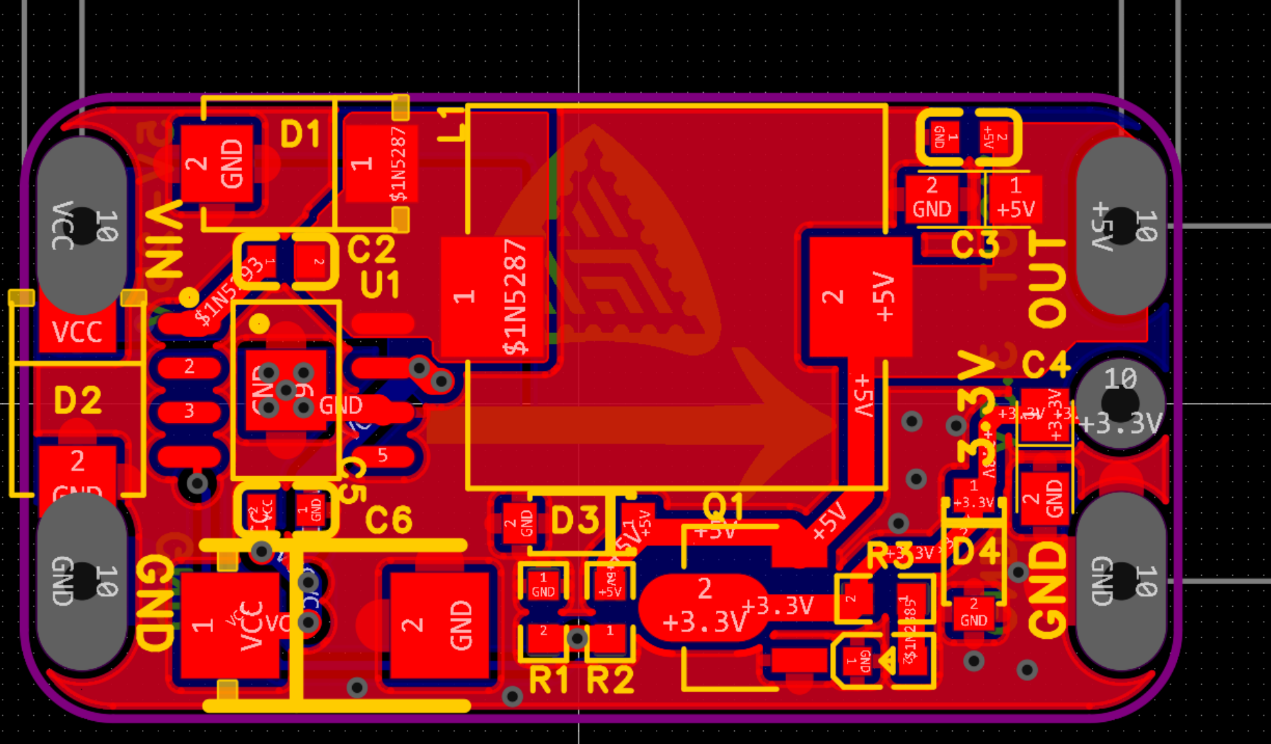

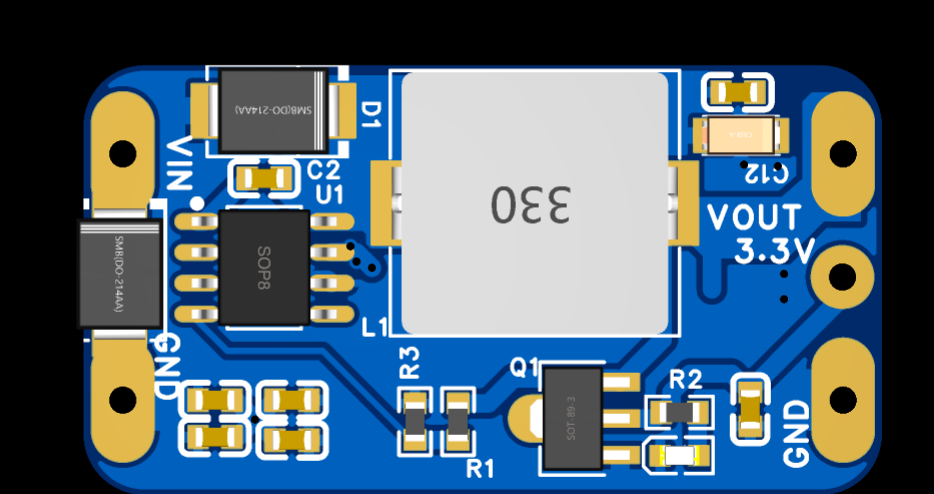

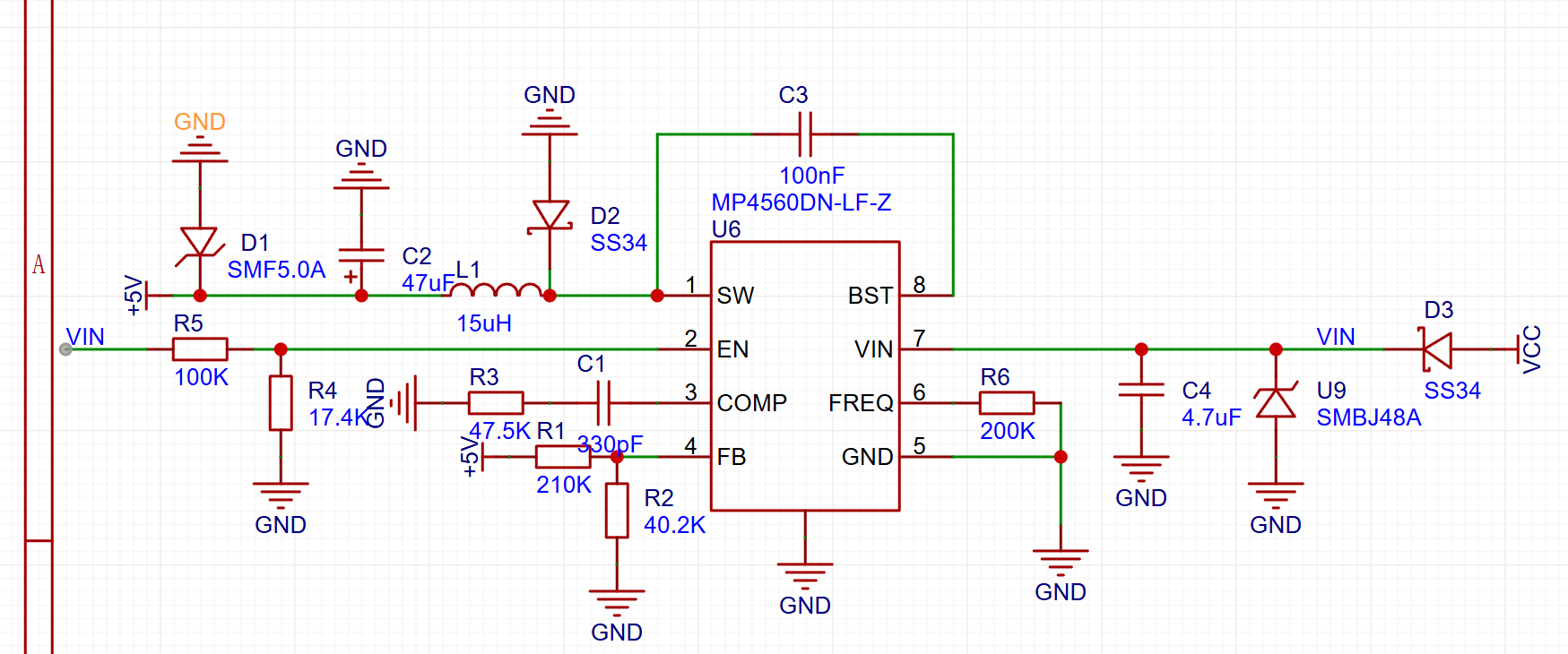

**降压芯片** 单片机供电电路参考   [【附件】ProPrj\_TPS5430降压,解压后用嘉立创专业版导入.zip](http://doc.s.odn.cc/media/attachment/2024/11/ProPrj_TPS5430%E9%99%8D%E5%8E%8B.zip) **LDO** **AMS1117 SOT\-89** 元件库常备,可用其他1117芯片替代,注意封装是SOT\-89  **参考原理图**  注意: * 输出电容最好是钽电容 * 输入根据实际情况加电容,推荐加一颗10uF的陶瓷电容 * 输出推荐加一颗3\.3V的TVS 型号推荐SMF3\.3A **ME6118A33M3G SOT23\-3**  **参考原理图**  * 输出电容最好是钽电容 * 输入根据实际情况加电容,推荐加一颗10uF的陶瓷电容 * 输出推荐加一颗3\.3V的TVS 型号推荐SMF3\.3A **DCDC** **TPS5430 3A 35V** 用于7\-35V转5\-12V [TPS5430DDAR数据手册.pdf](http://doc.s.odn.cc/media/attachment/2024/10/TPS5430DDAR.pdf) **参考原理图**  **参考layout**  **注意:** * 输入一定要加TVS和电容否则容易炸芯片,TVS电压要大于实际输入电压最高值,小于35V * 输入和输出电容推荐电解电容 * boot引脚的电容不能换成更大的值,否则影响响应 * 输出的续流的二极管不能省,推荐SS34 * 输出电感的选型一定要看手册电流,不能选用小电流电感,推荐1040的功率电感 * R1 R3的电阻根据手册确定,不要随意更改,改变电阻会改变输出电压 * 输出推荐加TVS,但是TVS不能代替续流二极管 **MP4560 2A 55V** [MP4560数据手册.pdf](https://atta.szlcsc.com/upload/public/pdf/source/20240315/AC14C58F24DC0EE00D3CE4CAFD41012C.pdf) **参考原理图**  **参考layout**   **注意:** * 输入一定要加TVS和电容否则容易炸芯片,TVS电压要大于实际输入电压最高值,小于55V * 输出电容推荐电解电容 * boot引脚的电容不能换成更大的值,否则影响响应 * 输出的续流的二极管不能省,推荐SS34 * 输出电感的选型一定要看手册电流,不能选用小电流电感,推荐1040的功率电感 * R1 R2的电阻根据手册确定,不要随意更改,改变电阻会改变输出电压 * 输出推荐加TVS,但是TVS不能代替续流二极管
