激光切割机使用指南

##   本教程将结合图片教学如何使用激光切割机新手第一次前需要保证有老师或者学长在场

![](/media/202503//1741595910.5207586.jpeg)

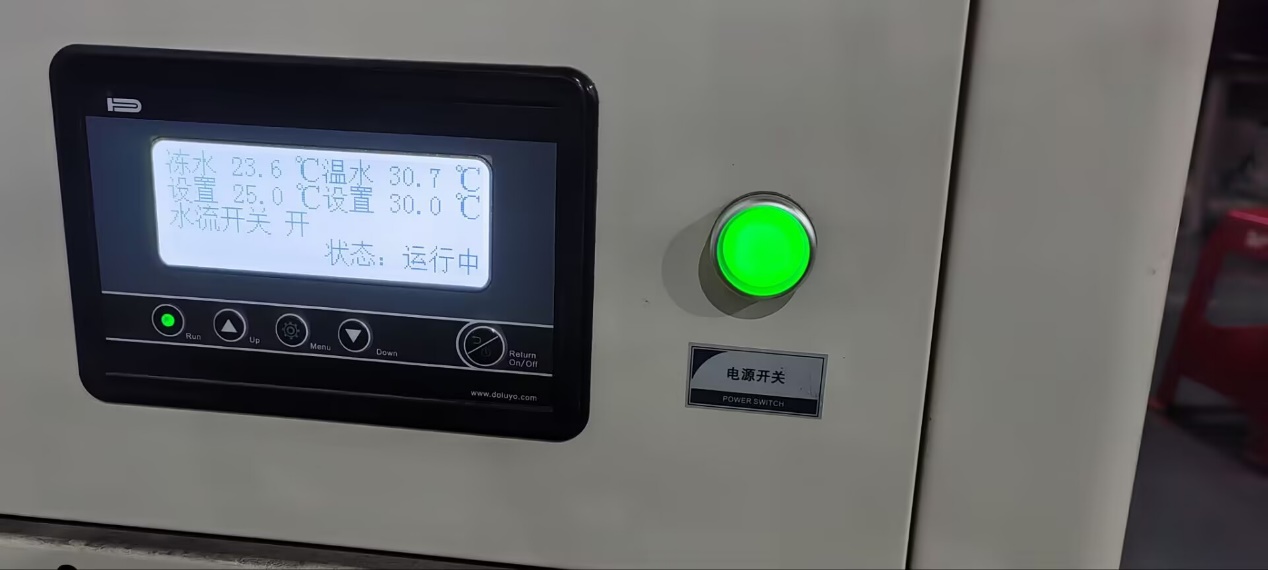

1、打开水箱开关

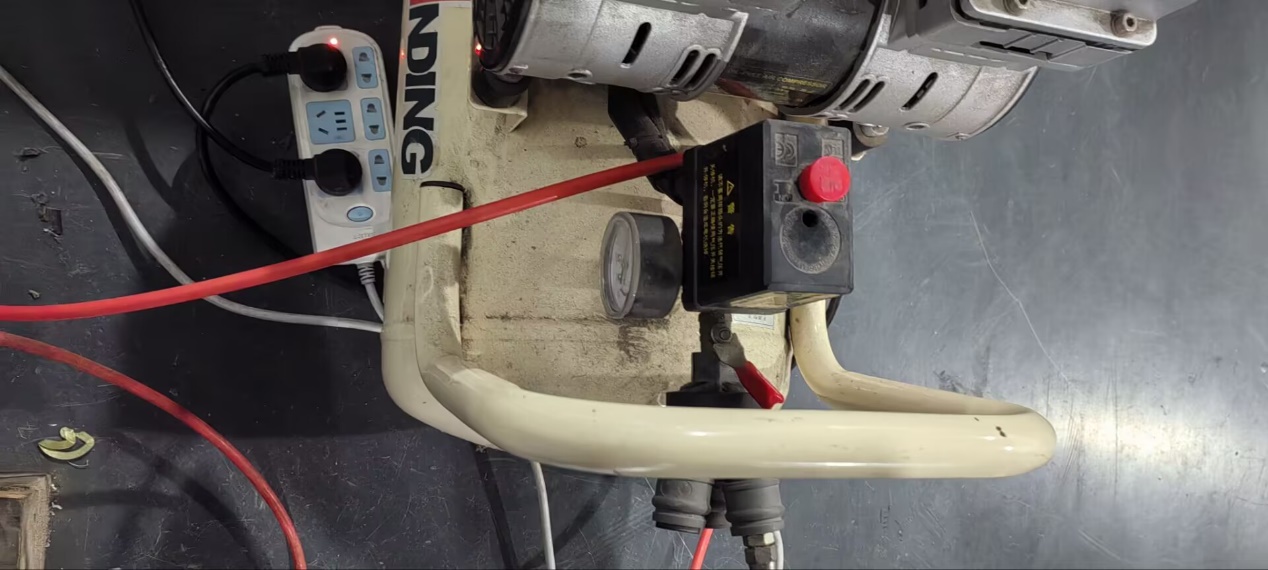

![](/media/202503//1741595910.53162.png)![](/media/202503//1741595910.5369687.jpeg)2、打开气泵

2\.1、开电源

2\.2、向上拔起红色按钮

![](/media/202503//1741595910.542915.png)![](/media/202503//1741595910.5484722.png)2\.3、打开气阀

（图中所示即为打开状态）

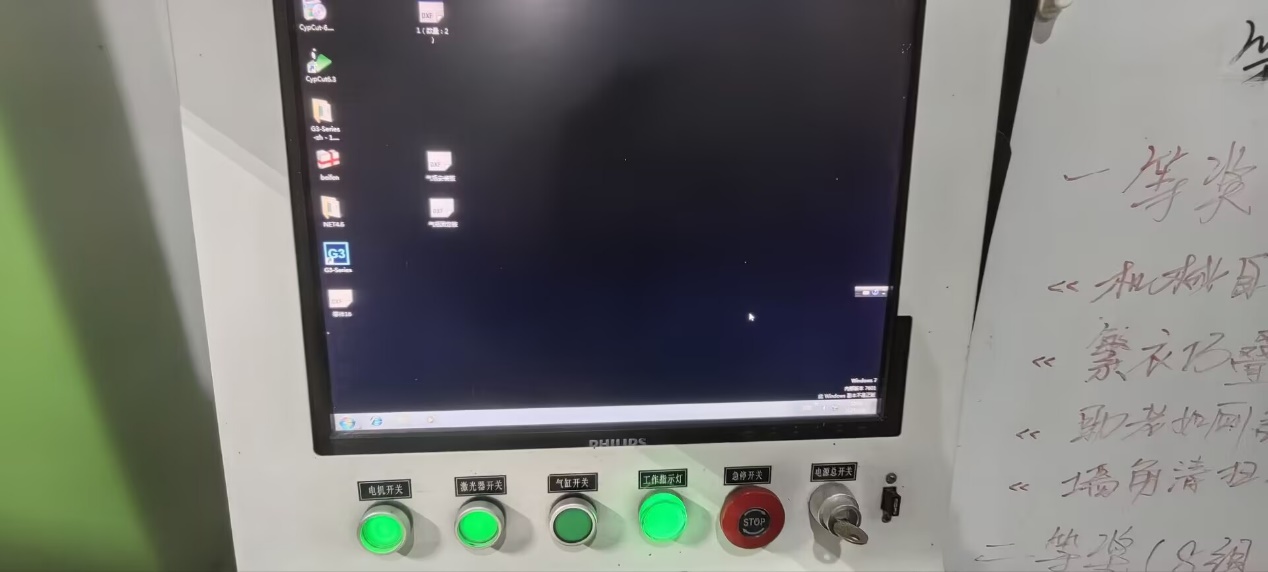

![](/media/202503//1741595910.555565.png)![](/media/202503//1741595910.5611763.jpeg)3、扭动钥匙打开“电源总开关”

4、打开“电机开关”

5、打开“激光器开关”

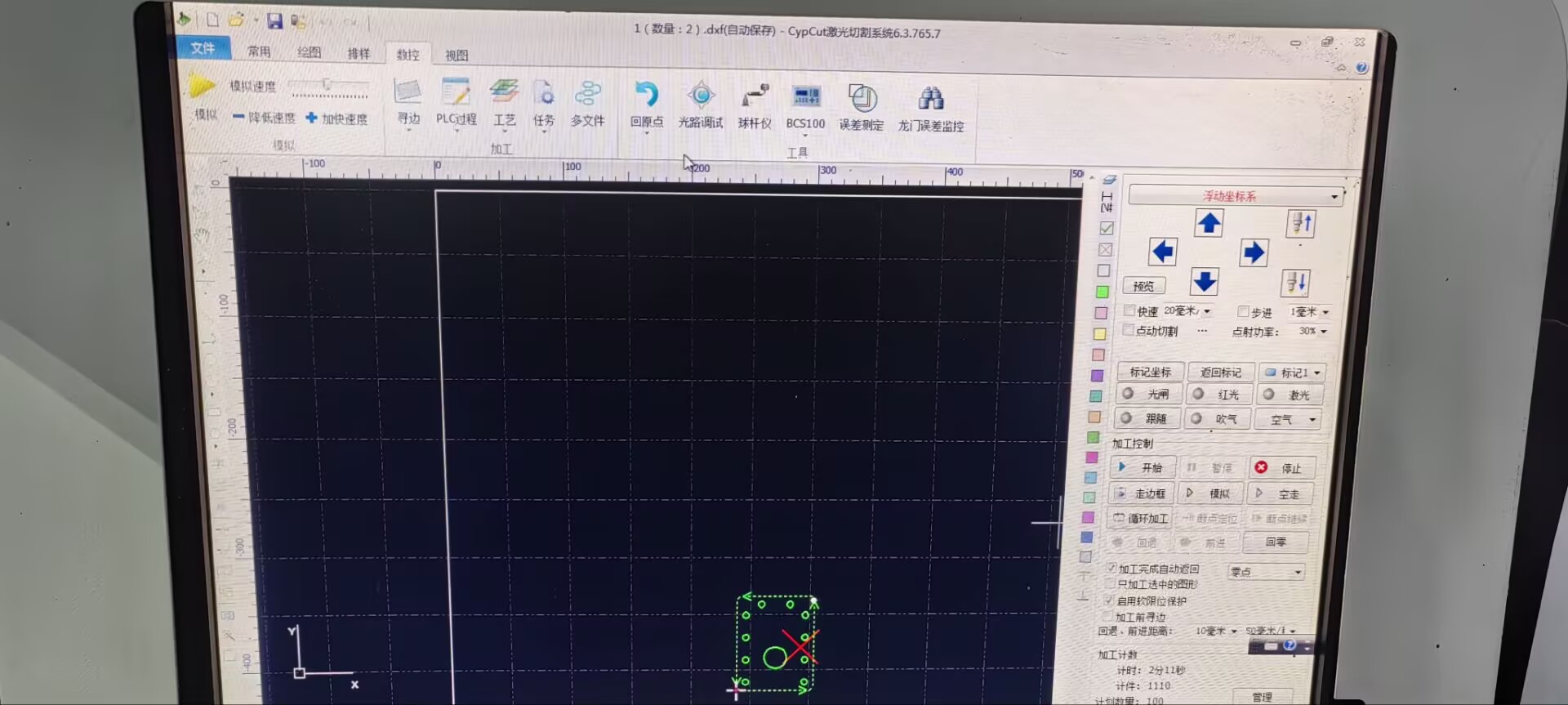

6、双击运行“CypCut”程序

![](/media/202503//1741595910.567367.png)![](/media/202503//1741595910.5728524.png)![](/media/202503//1741595910.5779305.png)![](/media/202503//1741595910.5832095.png)![](/media/202503//1741595910.5885332.jpeg)7、点击“数控”

![](/media/202503//1741595910.594288.png)8、点击“回原点”

![](/media/202503//1741595910.599715.png)**注意：点击“回原点”后激光头会返回左上角，务必确保行进路线上无障碍**

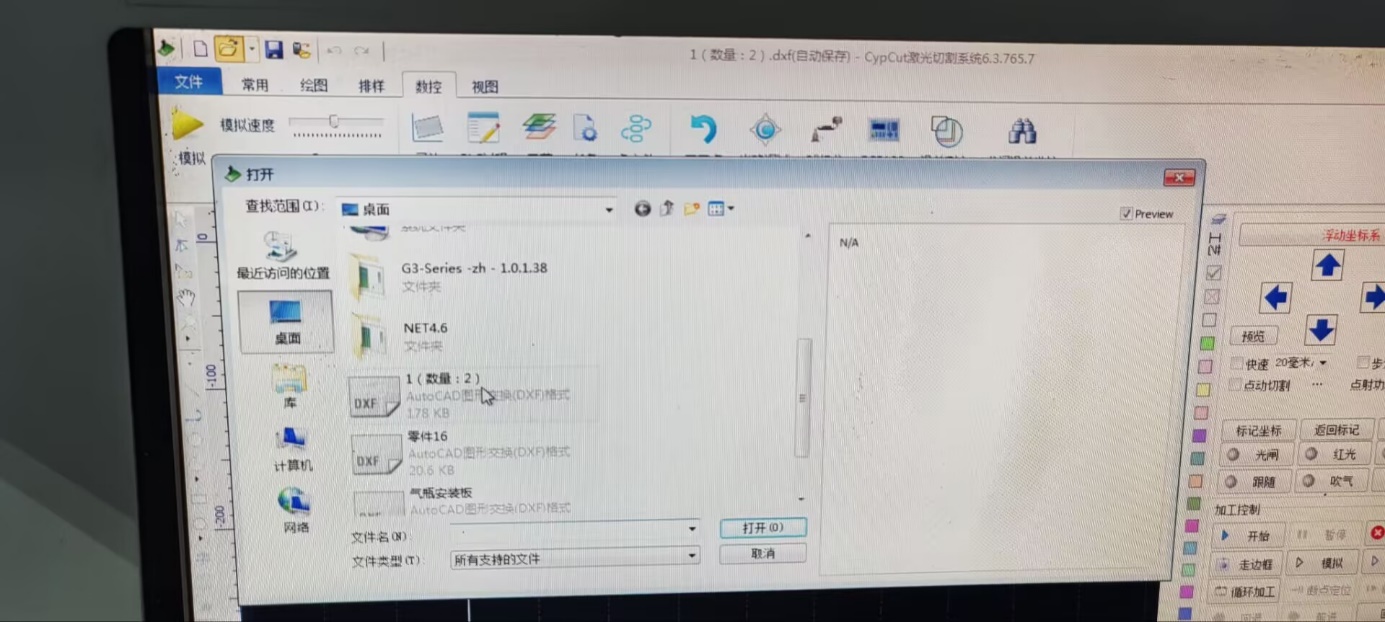

![](/media/202503//1741595910.6051614.jpeg)9、点击图标，打开.dxf格式文件

![](/media/202503//1741595910.6110997.png)![](/media/202503//1741595910.616087.jpeg)10、点击“常用”

![](/media/202503//1741595910.6218555.png)11、点击“尺寸”

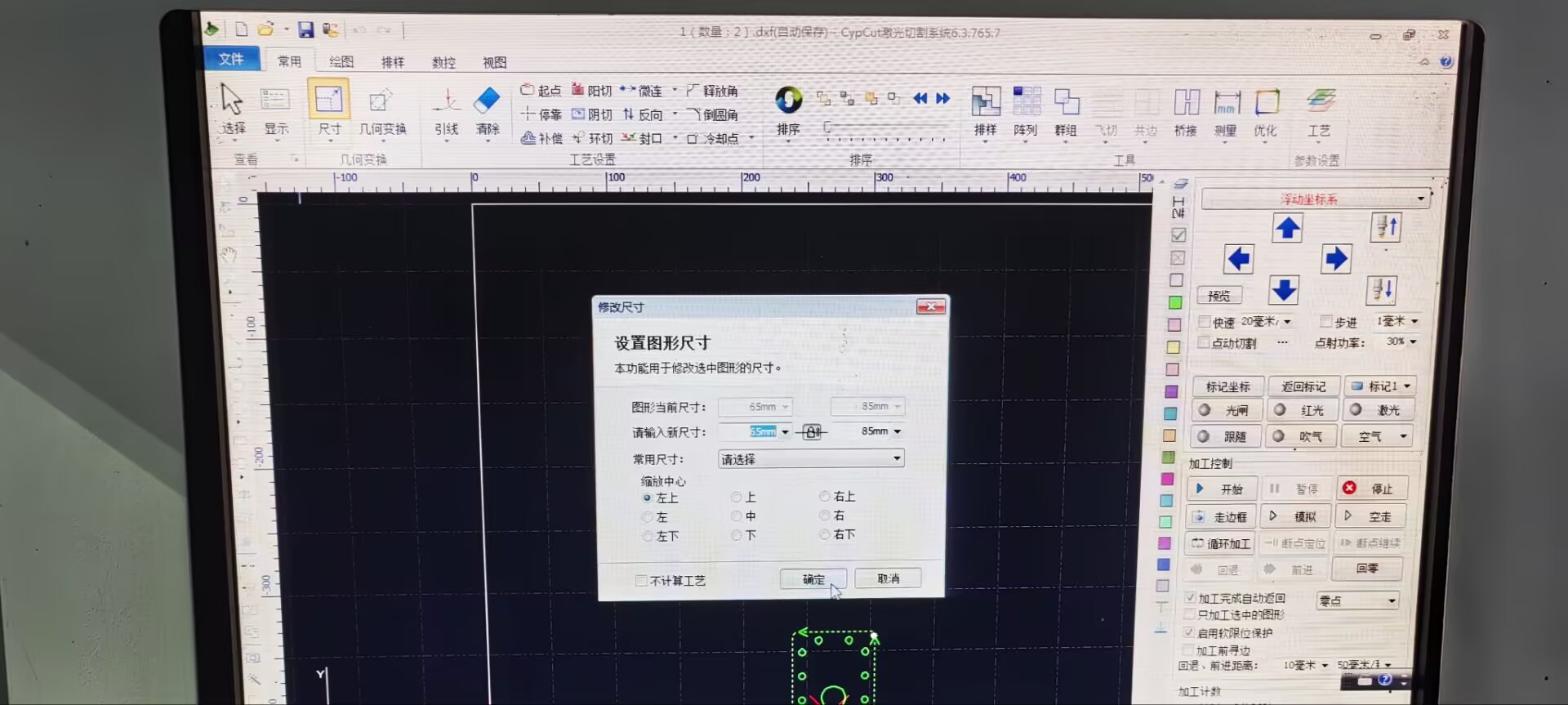

![](/media/202503//1741595910.6270182.png)此处可以确定或修改零件尺寸，但只能等比缩放；显示出的尺寸是导入图形外轮廓的尺寸，并非是零件的实际精准尺寸

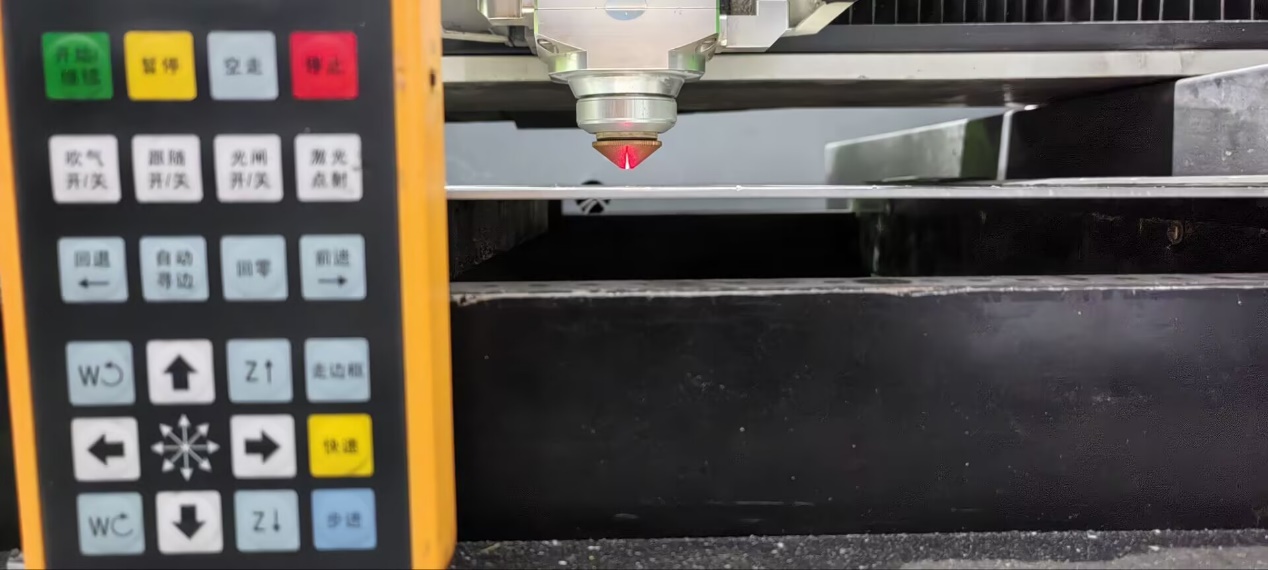

![](/media/202503//1741595910.6319847.png)![](/media/202503//1741595910.6371849.jpeg)12、使用控制器将激光头调整至距离板面约3mm处

![](/media/202503//1741595910.6428227.png)![](/media/202503//1741595910.647934.png)3mm

![](/media/202503//1741595910.6535103.jpeg)13、点击“数控”

![](/media/202503//1741595910.6593947.png)14、点击“BCS100”

![](/media/202503//1741595910.6647167.png)15、点击“F1”

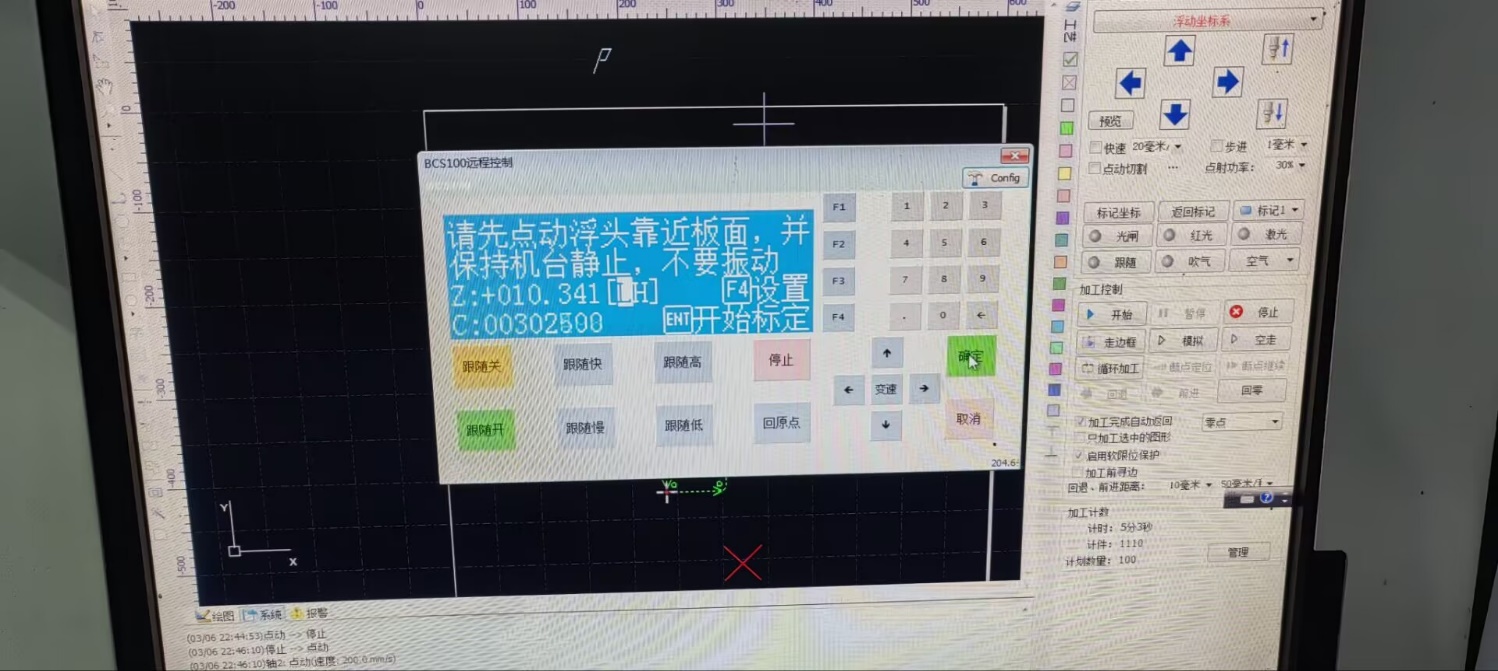

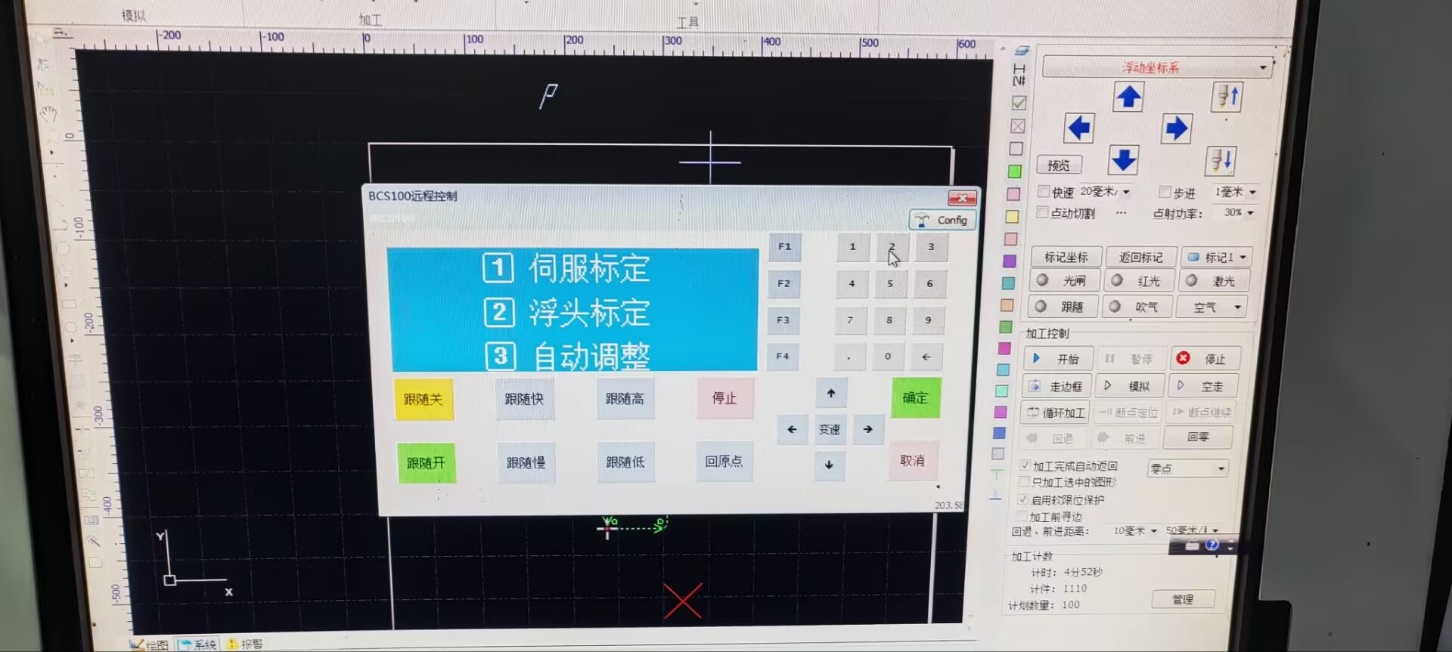

![](/media/202503//1741595910.6699986.png)![](/media/202503//1741595910.6754656.jpeg)16、点击“2”

![](/media/202503//1741595910.6813312.png)![](/media/202503//1741595910.6872394.jpeg)17、点击“确定”

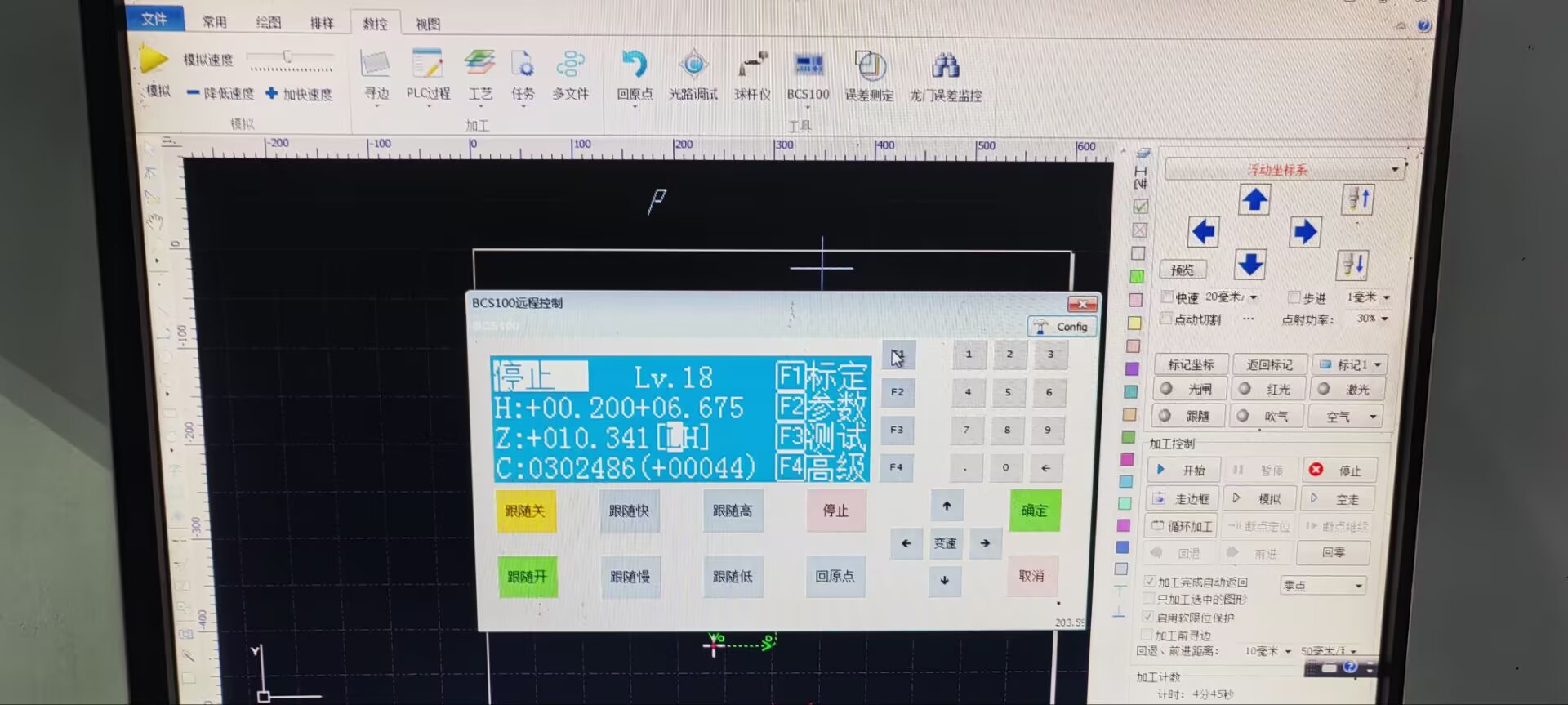

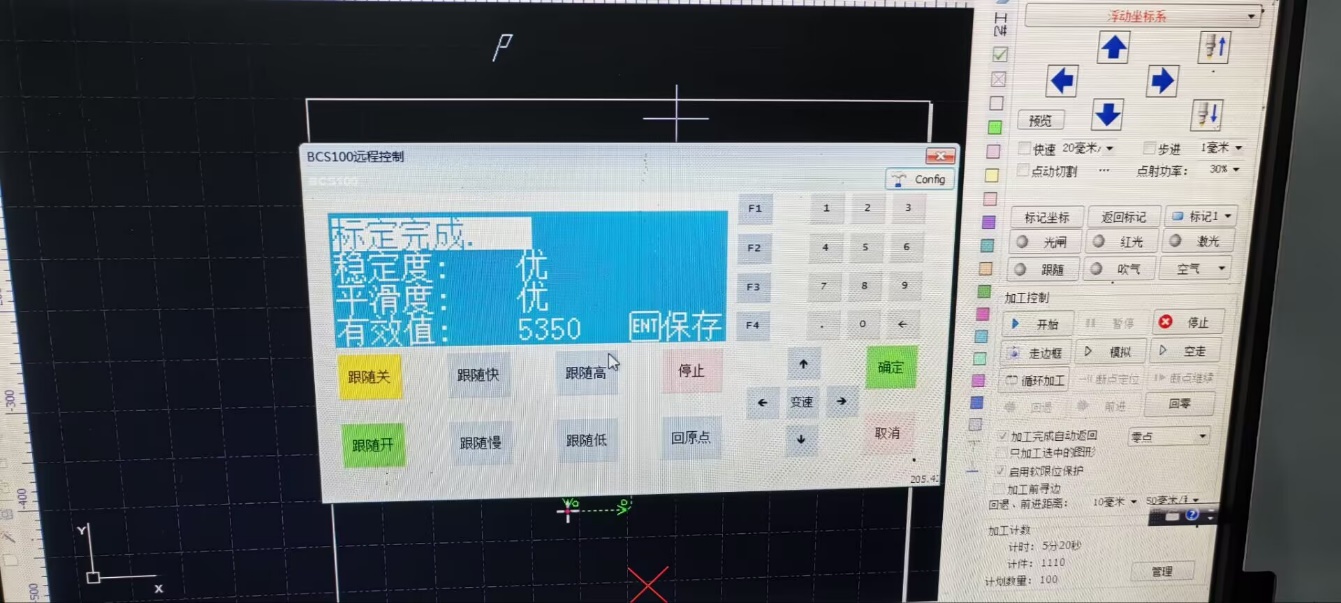

![](/media/202503//1741595910.6929114.png)![](/media/202503//1741595910.6987338.jpeg)18、在看见“稳定度”和“平滑度”都显示为“优”时，点击“确定”以保存数据

![](/media/202503//1741595910.704284.png)![](/media/202503//1741595910.709404.jpeg)![](/media/202503//1741595910.7150533.jpeg)19、点击“工艺”

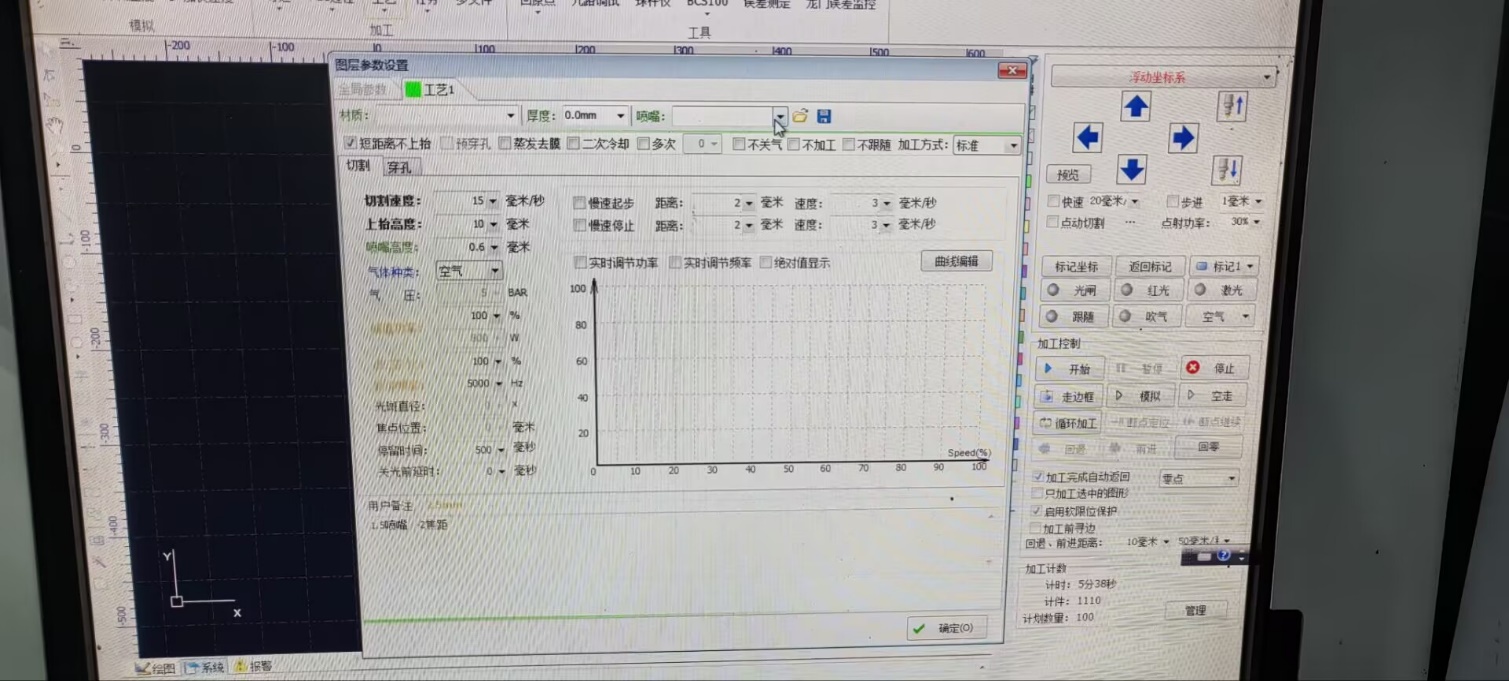

![](/media/202503//1741595910.7205431.png)注意切割速度，当切割更厚（以2\.5mm为例）的板子时，应适当减小切割速度。在调整焦距时，需打开激光头保护罩用内六角扳手调整。打开保护罩后，观察刻度盘指针读数，读数即为实际焦距。切割越厚的板子，该读数的绝对值越大。调整完毕后，关闭保护罩并锁紧。

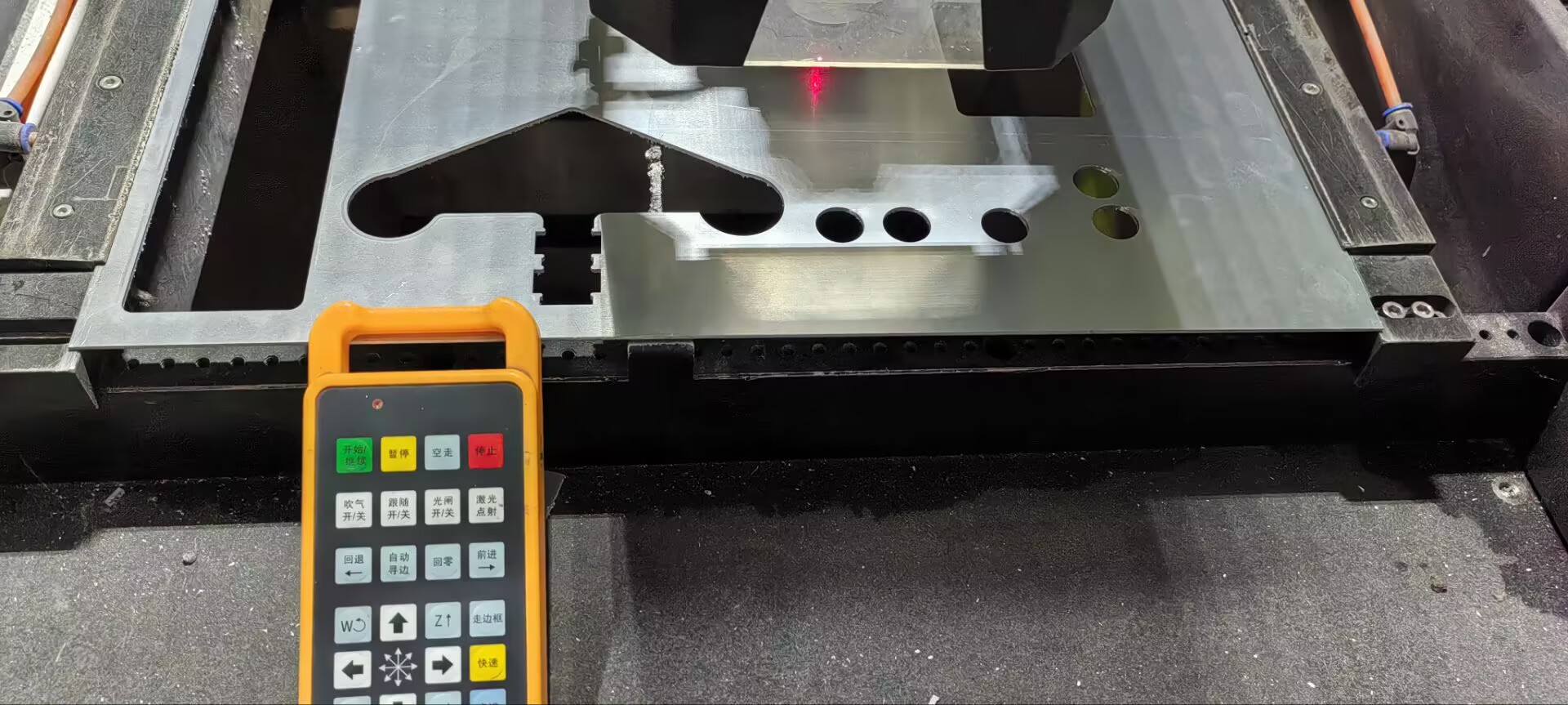

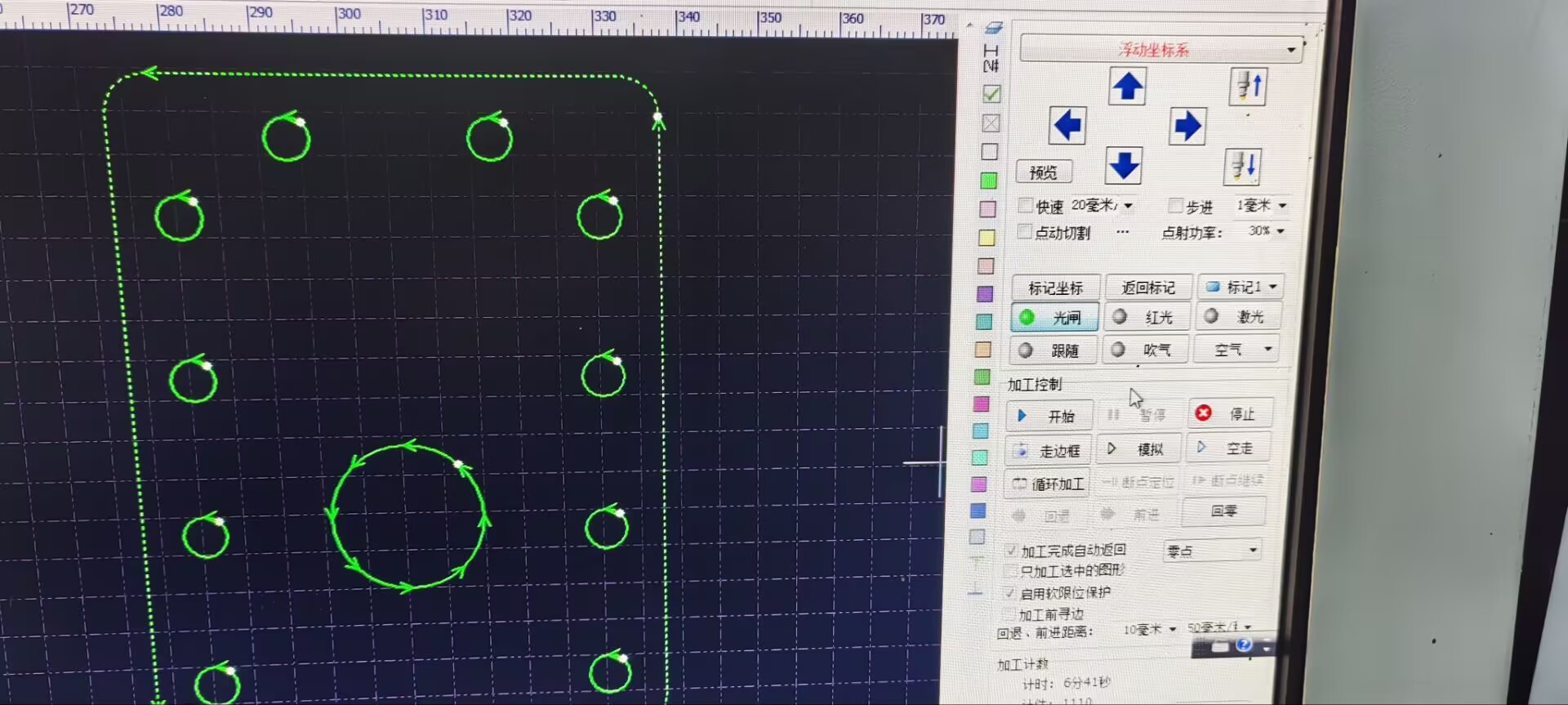

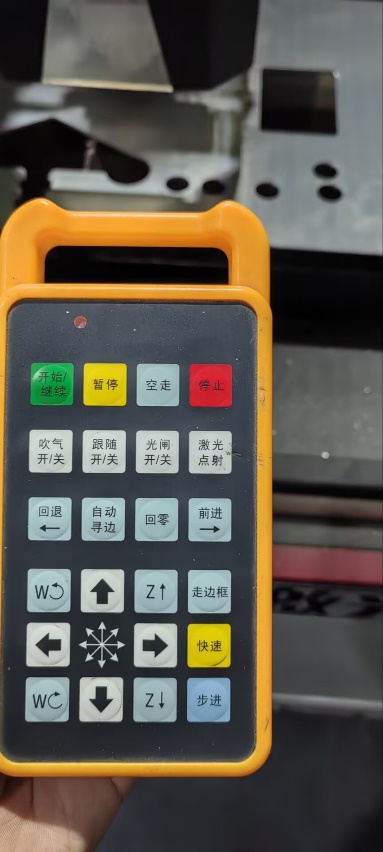

![](/media/202503//1741595910.72587.jpeg)20、按动控制器上的“走边框”，此时激光会自动走出外轮廓

![](/media/202503//1741595910.7313726.png)![](/media/202503//1741595910.7364824.jpeg)21、点击“光闸”，观察到红色示位激光消失后则表示激光已打开

![](/media/202503//1741595910.7418768.png)![](/media/202503//1741595910.74694.jpeg)22按动“开始”，即开始切割

![](/media/202503//1741595910.7520595.png)![上一步 纯色填充](/media/202503//1741595910.7569654.png)![上一步 纯色填充](/media/202503//1741595910.7618842.png)![游标 纯色填充](/media/202503//1741595910.7668667.png)

注意：

1. 关机时先关闭电脑，程序退出时选择“不保存”
2. 关机后依次关闭“激光器开关”，“电机开关”，“电源总开关”
3. 最后关闭水箱开关【一定要先关激光器，等待片刻才能关水箱开关】
4. 关闭气泵
5. 安全操作，机器运动时严禁将其他东西伸入机床范围
6. 严格按照操作流程进行，操作时须有两人及以上在场，帮忙监督与提醒，防止单人操作遗漏步骤。
